STTT综述：细胞的“力学微环境”——一文读懂水凝胶如何调控细胞命运与再生

基质刚度如何驱动YAP核内转移？孔径<7μm为何能改写细胞分裂命运？本文基于《Signal Transduction and Targeted Therapy》最新综述，系统解析水凝胶-细胞互作的分子机制，梳理从3D疾病模型到CAR-T递送的临床转化全景，为水凝胶设计提供从分子机制到临床转化的完整框架。

一、水凝胶基础体系：材料特性与制备策略

1. 材料分类与结构特征：水凝胶的网络结构决定细胞“居住体验”，按来源可分为天然、合成和新型三大类：

1.1 天然水凝胶

• 胶原：呈纤维状微观结构，典型储能模量（G'）范围为10-250 Pa。其关键生物学特性在于含有RGD/GxOGER配体，可结合整合素α1β1/α2β1，并具有pH/温度依赖的自发纤维形成能力。

• 明胶：呈大孔状微观结构，G'范围为0.1-50 kPa。对基质金属蛋白酶（MMP）敏感，可被细胞降解；需通过转谷氨酰胺酶或光交联增强其力学性能。

• 透明质酸（HA）：呈纳米孔微观结构，G'范围为0.1-10 kPa。通过CD44受体结合发挥作用，分子量决定其功能走向：高分子量（约10⁷ Da）抑制血管生成，低分子量则促进内皮细胞增殖。

• 海藻酸盐：呈纳米孔微观结构，G'范围为0.1-50 kPa。通过Ca²⁺“蛋盒”结构交联形成凝胶，可被柠檬酸钠或EDTA螯合降解，且应力松弛时间可在170秒至3300秒范围内调控。

1.2 合成水凝胶

• PEG（聚乙二醇）：呈可调纳米孔结构，G'范围为0.5-100 kPa。本质为生物惰性，需通过共价偶联MMP敏感肽和RGD序列才能实现细胞介导的降解与粘附。

• 聚丙烯酰胺：呈均质网络结构，G'范围为0.1-740 kPa。其刚度覆盖范围最广，是力学转导研究的金标准基质。

1.3 新型水凝胶

• 多肽/DNA水凝胶：呈自组装纤维结构，力学性能可调。其独特优势在于遗传信息可编程，通过Watson-Crick碱基配对实现精确的分子识别。

2. 制备技术的关键差异：四种主流制备技术各有特点，其关键参数与生物学意义如下：

2.1 原位凝胶化：

• 通过温度、pH、光或酶触发交联反应。其核心优势在于可实现微创注射，但需严格控制凝胶化时间在30秒以内，以避免细胞或药物从注射部位泄漏。

2.2 静电纺丝：

• 可调控纤维直径（从纳米级到50微米）与取向（0-180°）。纤维直径决定免疫极化方向：纳米纤维倾向于诱导M2型（抗炎）巨噬细胞极化，而微米纤维则诱导M1型（促炎）极化；纤维取向则直接影响细胞极性。

2.3 冷冻干燥：

• 通过控制冷冻温度调节孔径大小：当冷冻温度从-10°C降至-70°C时，孔径从325微米减小至85微米，这是由于冰晶尺寸效应所致。孔径变化直接影响细胞在支架内的浸润深度。

2.4 微流控

• 通过调节流速与通道几何形状，可制备尺寸均一的微球，实现单细胞包裹和三维微组织的构建。

• 流变学标志：储能模量（G'）与损耗模量（G''）的交点即为凝胶点；当G' > G''时，体系形成稳定的三维网络。

二、细胞-水凝胶互作的分子机制

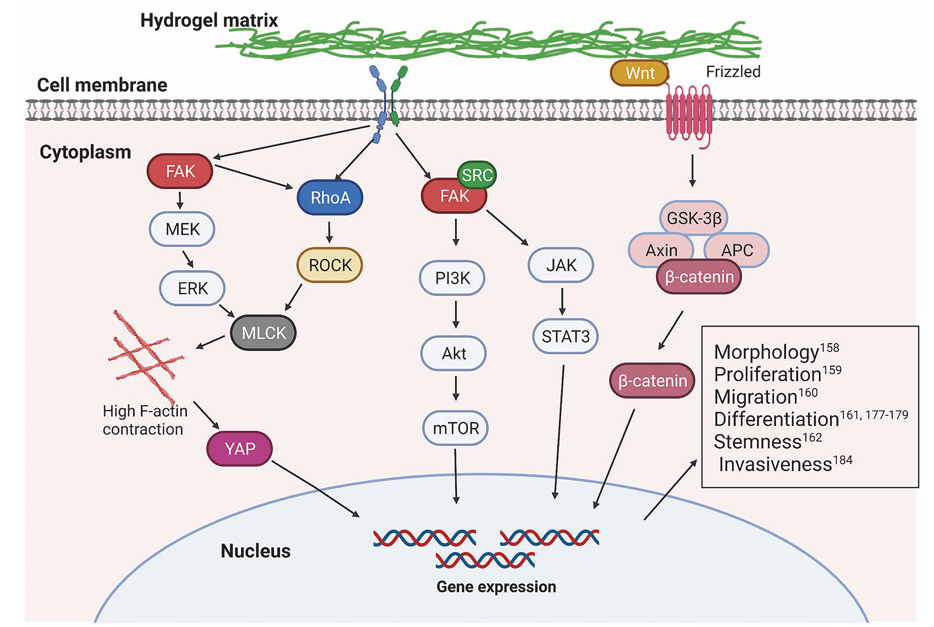

1. 刚度感知与机械转导

1.1 生理背景：不同组织的刚度差异显著——脑组织约为1 kPa，肌肉约为10 kPa，骨约为100 kPa，而肿瘤组织硬度异常升高，可达约126 kPa。

• 整合素-FAK-ERK通路：硬基质激活FAK，进而磷酸化paxillin，依次激活MEK、ERK和MLCK，最终促进肌球蛋白表达和肌源性分化。


• RhoA/ROCK通路：刚性基质激活RhoA，进而激活ROCK和MLCK，驱动应力纤维形成和细胞收缩。


• YAP/TAZ通路（核心机制）：基质刚度增加可诱导YAP/TAZ从细胞质向细胞核内转移，并与β-catenin相互作用，促进成骨分化和纤维母细胞增殖。反之，抑制YAP可阻断MMP-7的表达。


• Wnt/β-catenin通路：硬基质诱导β-catenin在细胞核内积累，导致软骨细胞去分化，表现为Collagen I表达升高、Collagen II表达降低。

1.2 2D与3D培养的关键差异（易被忽视）

• 在2D培养体系中，硬基质上细胞呈大面积铺展，腹侧应力纤维发达，整合素黏着斑聚集在细胞-基质界面。而在3D水凝胶中，硬基质上的细胞反而呈圆形（与2D相反），缺乏成熟应力纤维，主要依赖细胞-细胞粘附（钙粘蛋白）而非细胞-基质粘附，且细胞可享受360°无限制的相互作用。


• 设计提示：2D研究结果不能直接外推至3D水凝胶设计。

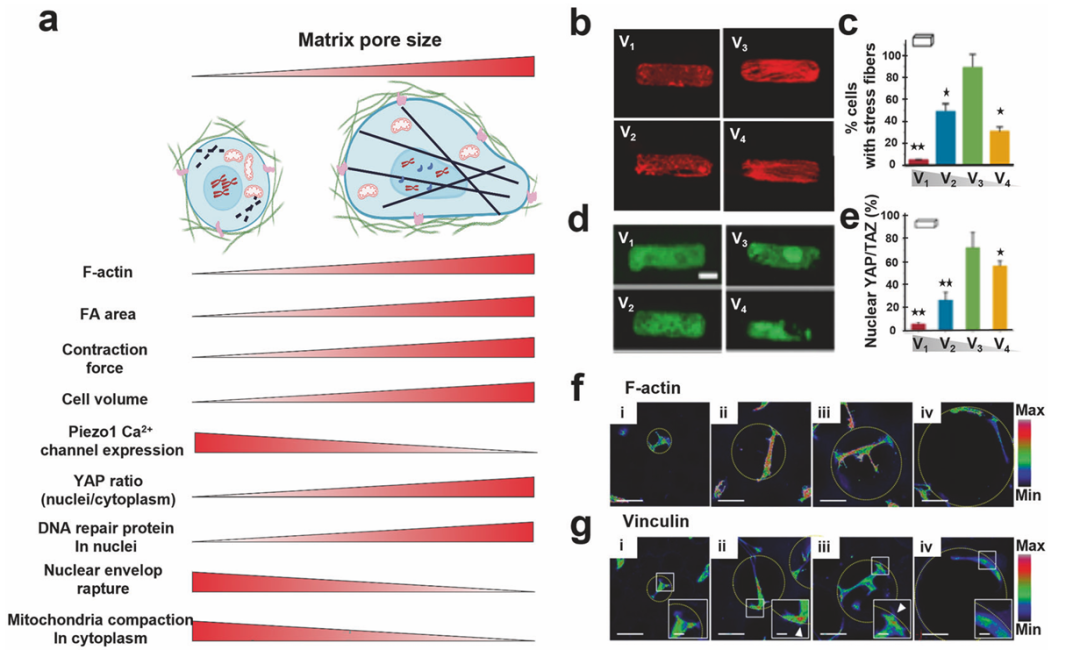

2. 孔径的空间限制效应

2.1 物理限制阈值

• 当孔径小于7微米时：触发核膜重塑，有丝分裂时间延长约2倍，染色体分离错误率达65%，微核形成率为25%。

• 当孔径小于2微米时：仅染色质可通过核孔，核膜破裂，线粒体在胞质中聚集。

2.2 分子机制：

• 空间限制通过三条途径发挥作用：第一，上调Piezo1 Ca²⁺通道表达，升高胞内钙水平；第二，PKC参与细胞骨架重组，FA蛋白（vinculin、paxillin、talin）在胞质中弥散分布而非聚集于膜上；第三，小孔诱导YAP/TAZ滞留于细胞质，通过肌动蛋白骨架张力抑制其核转移。

2.3 迁移模式转换：

• 小孔诱导RhoA活性升高、Rac1活性降低，促使癌细胞从间充质迁移模式向阿米巴样迁移模式转变，后者无需蛋白酶降解基质即可完成迁移。

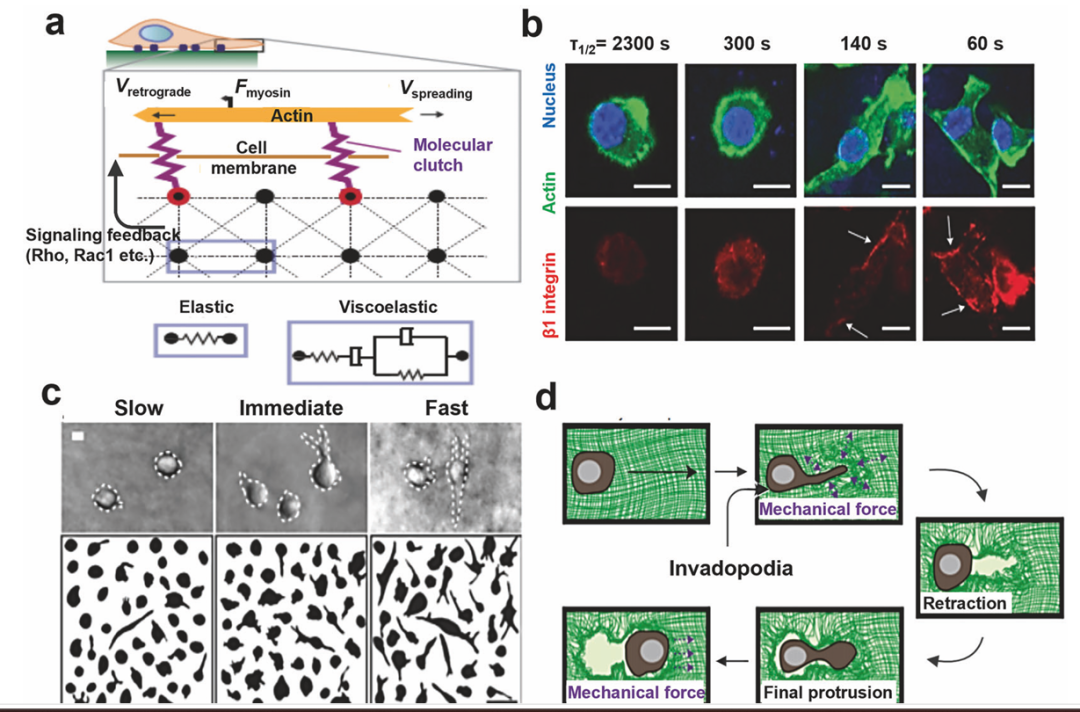

3. 粘弹性与应力松弛

3.1 核心发现：在相同弹性模量下，应力松弛时间是决定细胞命运的关键参数。

• 快速松弛型：以低分子量海藻酸盐（35 kDa）为代表，应力松弛半衰期（t₁/₂）约为170秒。其作用机制为：允许细胞收缩力诱导基质重塑 → RGD配体聚集 → β1整合素表达升高 → 黏着斑形成→ YAP核转位 → 促进成骨分化。

• 慢速松弛型：以高分子量海藻酸盐（280 kDa）为代表，应力松弛半衰期约为3300秒。其效果为：限制细胞铺展，维持软骨表型（IL-1β分泌减少），促进软骨基质形成。

3.2 机制与注意事项：

• 细胞通过Rho/Rac信号反馈调节牵引力，粘弹性基质通过弱键解离和聚合物滑移耗散能量。需要特别注意的是，应力松弛效应仅在中低刚度基质中显著，在高刚度基质中刚度效应占主导地位。

4. 微结构的拓扑调控

4.1 纤维直径效应

• 微纤维（1-50微米）：诱导M1型（促炎）巨噬细胞极化，细胞形成大片状足，迁移速度减慢。

• 纳米纤维（200-600纳米）：诱导M2型（抗炎）巨噬细胞极化，细胞伸长，上皮-间充质转化（EMT）标志物表达升高。

4.2 纤维取向效应：

• 取向纤维可上调SOX5/9（软骨标志物）和RUNX2（成骨标志物）的表达，并诱导神经干细胞向神经元分化；相比之下，随机取向纤维则诱导其向星形胶质细胞分化。

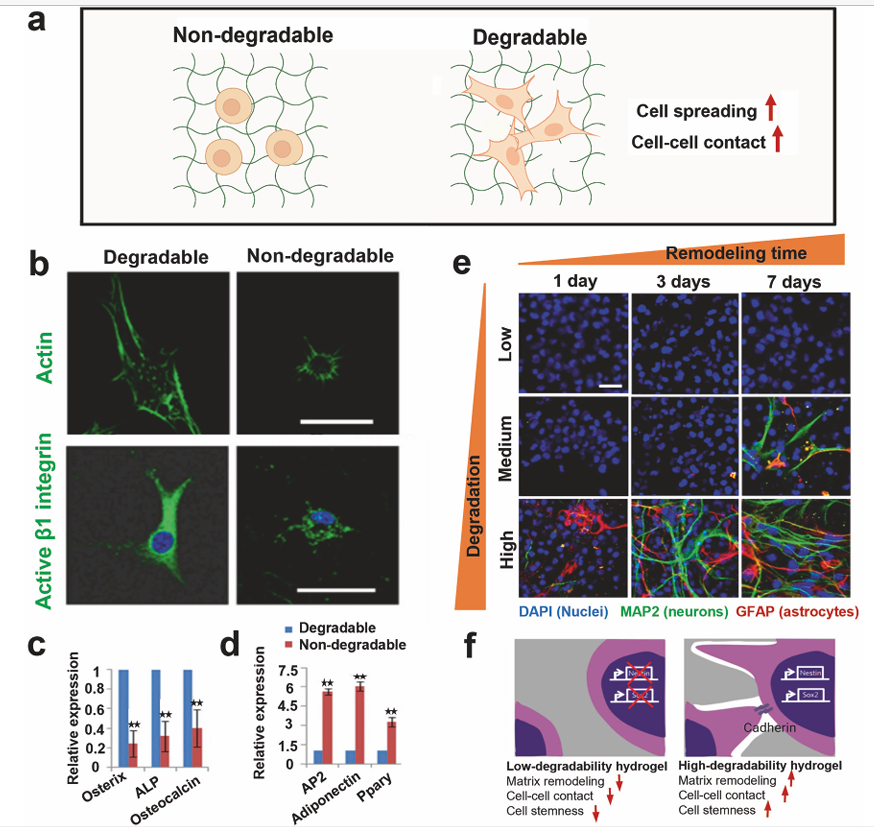

5. 降解性与细胞重塑：基于MMP敏感设计的水凝胶，其降解性直接决定干细胞分化命运：

• 可降解水凝胶：允许细胞铺展和牵引力产生，通过β1-整合素/YAP/TAZ轴促进成骨分化（Osterix和ALP表达升高）。

• 不可降解水凝胶：限制细胞扩展，通过延迟次级交联促进成脂分化（AP2和PPARγ表达升高）。

• 特殊机制：神经干细胞的干性维持不依赖传统的细胞骨架张力，而依赖降解介导的细胞-细胞接触和β-catenin信号激活。

图4：水凝胶降解性对细胞生物学的影响

6. 细胞附着位点与化学表面：三种典型的配体-受体互作对及其功能如下：

• RGD-整合素：通过ILK-pAkt通路发挥抗凋亡作用，且配体间距需小于300纳米才能有效促进细胞铺展。

• FN（纤连蛋白）-αv整合素：通过激活ADAM，触发MEK/ERK和PI3K/Akt信号通路。

• HA-CD44：激活STAT3信号通路，诱导单核细胞向M2样（肿瘤相关巨噬细胞表型）极化。

7. 刺激响应性水凝胶的动态调控

• 光响应设计：通过紫外光裂解o-硝基苄基连接子，可实现RGD的按需释放，从而精确控制细胞的粘附与脱附。

• 机械动态调控：采用可见光交联的MeHA水凝胶可实现“软-硬”序列硬化，加速肝星状细胞向肌成纤维细胞的转化。

• 关键发现：基质硬化的时间节点决定分化方向——晚期硬化促进脂肪生成，而早期硬化促进骨生成。

三、体内外应用前沿

1. 3D疾病模型与药物筛选：3D水凝胶模型的核心优势在于克服了2D培养缺乏细胞-基质与细胞-细胞相互作用的缺陷，从而提高药物筛选的临床预测准确性。

• 肿瘤模型：以GelMA平台筛选抗肿瘤药物lorlatinib为例，肿瘤球状体比单细胞分散培养表现出更强的侵袭性和耐药性。

• 器官芯片：采用声表面波技术构建的3D多细胞阵列，可用于梯度毒性检测。

• 纤维化模型：Dextran乙烯基砜水凝胶可模拟肺间质微环境：软基质（200 Pa）支持成纤维化过程，而硬基质（3 kPa）则抑制基质-癌细胞之间的相互作用。

2. 细胞负载治疗策略

2.1 干细胞递送

• HAMC（HA-甲基纤维素）系统：用于视网膜干细胞递送，实现精准的空间分布和可控的生物降解。

• 力学梯度支架：从软基质（0.5 kPa，模拟骨髓）过渡到硬表面（50 kPa，模拟骨缺损），先促进干细胞增殖，再诱导其定向成骨分化。

2.2 胰岛细胞封装：

• 在软基质（0.1 kPa）3D支架上培养的MIN6 β细胞，其胰岛素分泌能力和葡萄糖敏感性显著高于硬基质（10 kPa）组。其分子机制涉及MLC、ROCK和β-catenin信号通路参与机械感应。

2.3 免疫细胞治疗

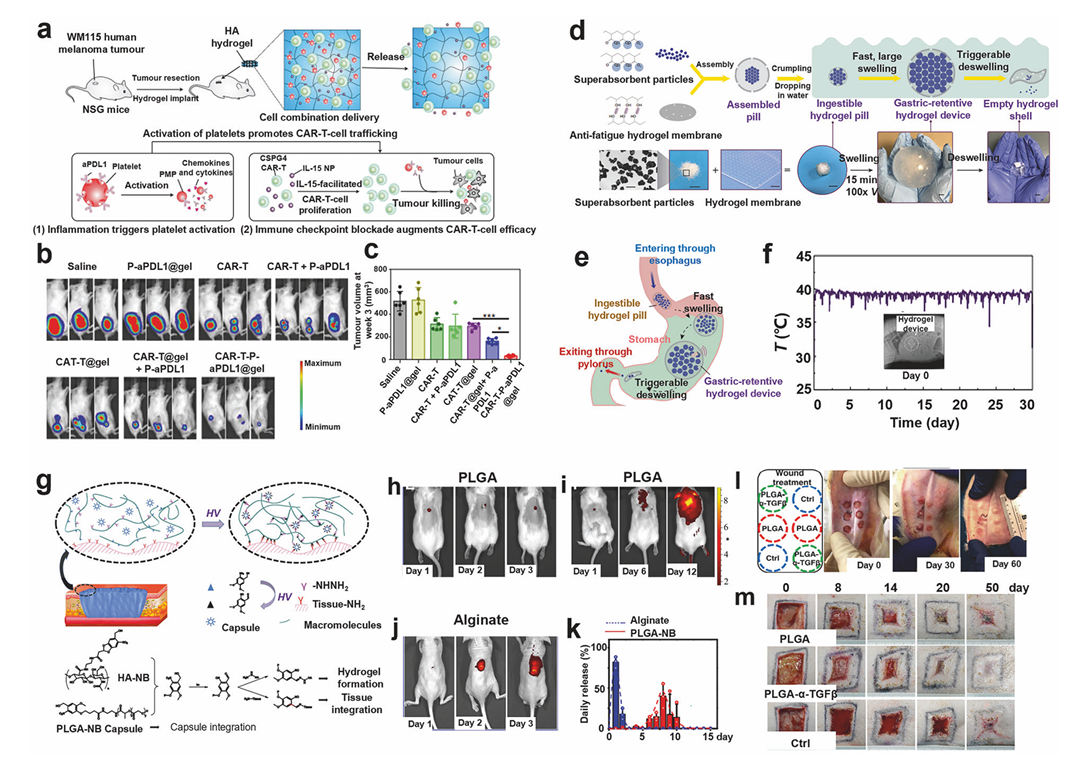

• CAR-T细胞：HA水凝胶共封装CAR-T细胞和抗PD-L1血小板（临床前研究），植入后可响应炎症信号释放血小板衍生微粒，解除肿瘤免疫抑制微环境。

• M1巨噬细胞：PEGDA-明胶水凝胶封装M1巨噬细胞，通过caspase-3通路诱导肝癌细胞凋亡。

• M2重编程：负载CaMKII抑制剂的水凝胶可将M2型肿瘤相关巨噬细胞重编程为促炎表型。

2.4 血管再生

• 动态自愈合水凝胶（亚胺键交联）通过诱导整合素β1聚集和FAK激活，促进内皮细胞的血管形态发生。

• 临床案例：纤维蛋白-胶原水凝胶封装脂肪来源内皮细胞，用于5例糖尿病足溃疡治疗，结果显示较5例对照组皮肤厚度显著增加、血管化程度明显改善。

3. 智能药物递送系统

• 光动力-免疫联合治疗系统：光照产生活性氧，触发原位凝胶化，可实现多次治疗循环，并诱导免疫记忆效应。

• 低温光热治疗系统（PDA涂层核酸纳米凝胶）：在42-45°C的低温条件下诱导细胞凋亡（而非高温坏死），同时联合HSP70 siRNA增强疗效。

四、临床转化现状与挑战

1. 临床进展

1.1 已获批产品：Juvederm（HA面部填充剂）、Silvasorb（含银离子抗菌敷料）、人工玻璃体、角膜接触镜等。

1.2 临床试验：目前已有184项临床试验完成，涵盖膝骨关节炎、脊柱融合、晚期心力衰竭、2型糖尿病等多个疾病领域。

1.3 前沿临床案例：

• VentriGel：源自猪心肌细胞外基质的水凝胶，经心内膜注射治疗心肌梗死，可招募血管细胞和干细胞。

• 可摄入水凝胶装置：仿河豚鱼灵感设计，可在猪胃内滞留超过1个月，用于生理监测（如体温传感器）。

• 光诱导亚胺交联水凝胶：脉冲式释放TGF-β抑制剂，在兔耳和猪皮肤模型中实现了无疤痕伤口愈合。

2. 关键瓶颈与解决方向

瓶颈一：长期安全性

• 具体表现：PHEMA角膜植入12周后出现钙化；材料诱导的异物反应（FBR）导致纤维化包裹。

• 解决方向：建立材料库进行高通量筛选，研究发现三唑修饰的海藻酸盐可有效规避灵长类动物体内的FBR。

瓶颈二：给药技术

• 具体表现：HA注射不当可导致结节、疼痛等并发症。

• 解决方向：优化微创递送路径和剂量控制策略。

瓶颈三：动态微环境模拟不足

• 具体表现：现有动态响应系统多针对药物递送设计，缺乏对细胞在动态基质中行为时序的深入研究。

• 解决方向：开发可切换刚度与粘弹性的智能水凝胶。

瓶颈四：旁分泌信号复杂性

• 具体表现：体内细胞间的旁分泌串扰（如肿瘤细胞诱导干细胞转化为肿瘤相关细胞）难以在体外完全预测。

• 解决方向：发展类器官和器官芯片共培养模型。

五、总结与展望：水凝胶研究正经历从静态支架向动态微环境模拟的根本性转变，未来设计需重点关注以下方面

• 多参数耦合：刚度、粘弹性、降解性需要协同调控，而非单一参数的独立优化。

• 2D与3D差异意识：避免将2D机械转导的研究结果直接外推至3D组织工程场景。

• 阈值精确控制：需精准设计孔径（<7微米）、RGD间距（<300纳米）、应力松弛时间窗等关键参数。

• 临床转化路径：建立材料库高通量筛选体系，从根本上解决长期生物相容性和标准化生产问题。

• 关键启示：水凝胶不仅是细胞载体，更是信号转导的主动调控者。通过精确设计其物理化学特性，可重写细胞命运决定程序，为再生医学和肿瘤治疗提供全新范式。
