光吸收vs光致发光

2026年5月3日 09:56 3人

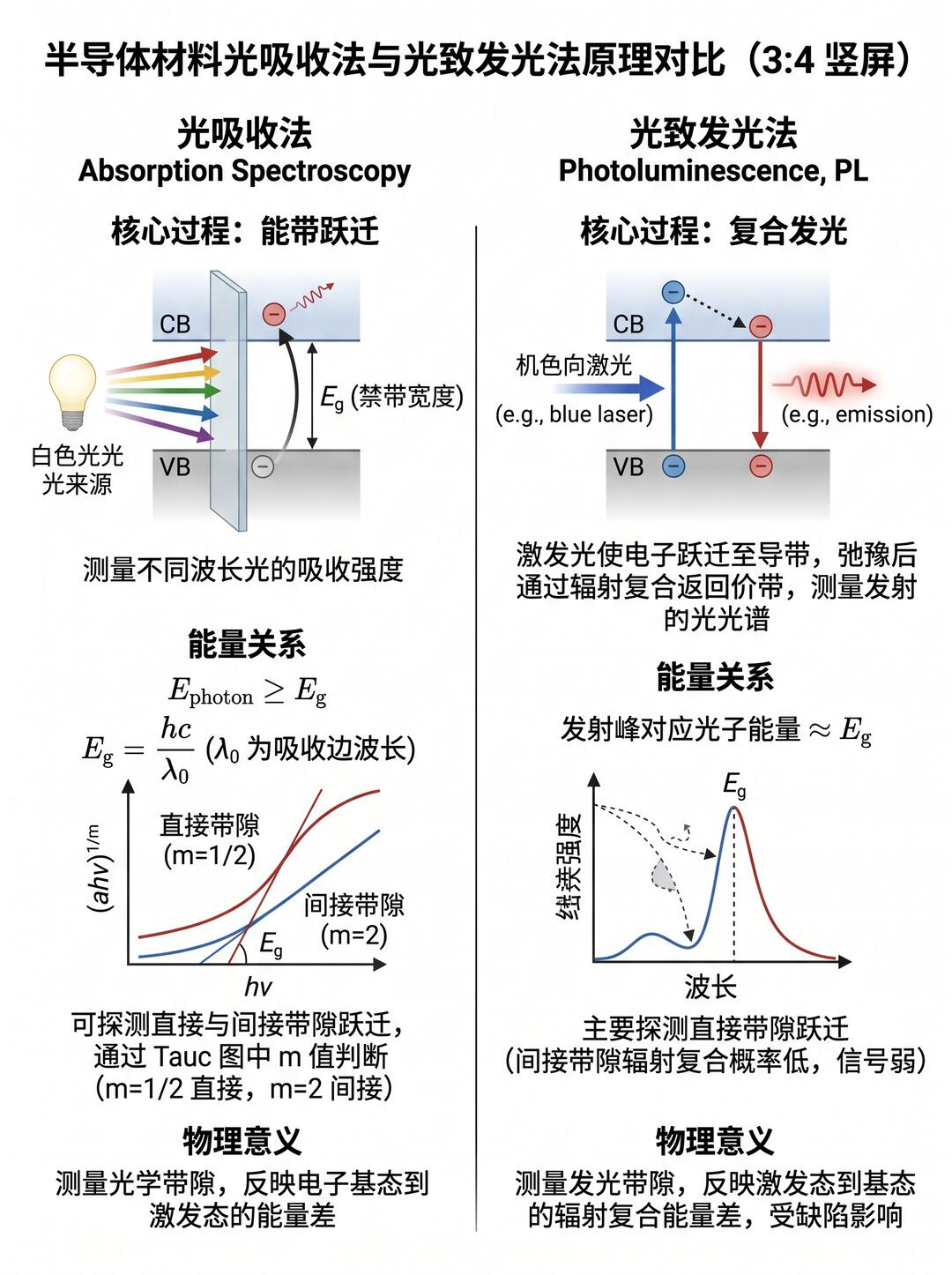

一、核心原理（简化版，不搞复杂）

光吸收法✨

本质：价带电子吸收光子能量，跳去导带；吸收边对应的光子能量，就是禁带宽度（Eg=hc/λ₀）关键：能测直接、间接带隙，靠Tauc图的m值判断（m=1/2直接，m=2间接）

光致发光法（PL）✨

本质：激发光让电子跳去导带，弛豫后通过辐射复合跳回价带，发射光的峰值能量≈Eg（略小一点）关键：主要测直接带隙（间接带隙信号太弱，测不准），还能顺便分析缺陷态

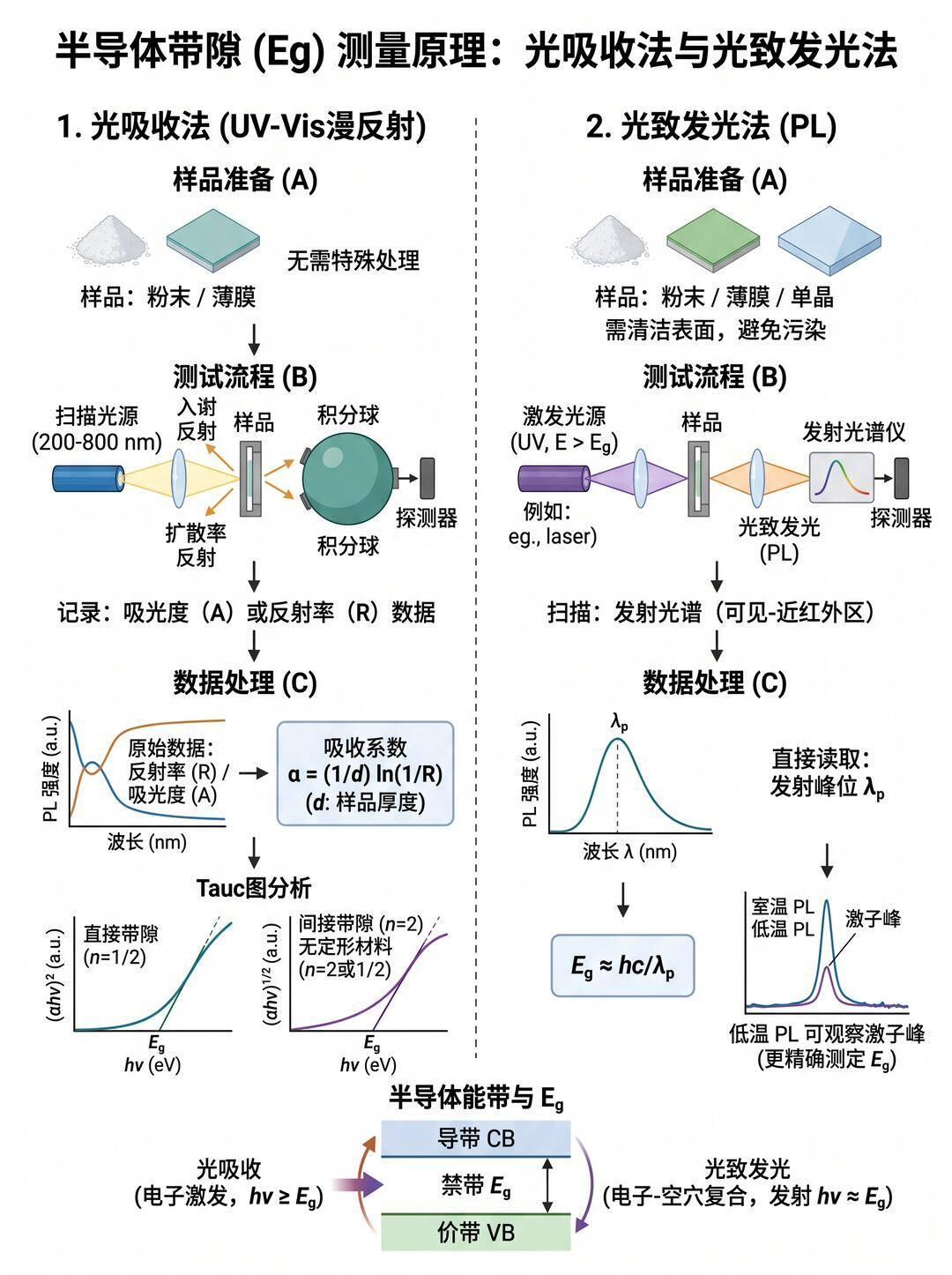

二、测试流程（新手友好版）

光吸收法（以UV-Vis漫反射为例）

1. 样品准备：粉末/薄膜，不用特殊处理，省事！

2. 测试：扫描200-800nm波长，记录吸光度/反射率

3. 数据处理：算吸收系数→画Tauc图→线性外推找交点，就是Eg

PL法

1. 样品准备：清洁表面，避免污染（不然影响信号）

2. 测试：选紫外激发光（能量大于Eg），扫描发射光谱

3. 数据处理：直接读发射峰位，计算Eg≈hc/λₚ，低温测试更精准

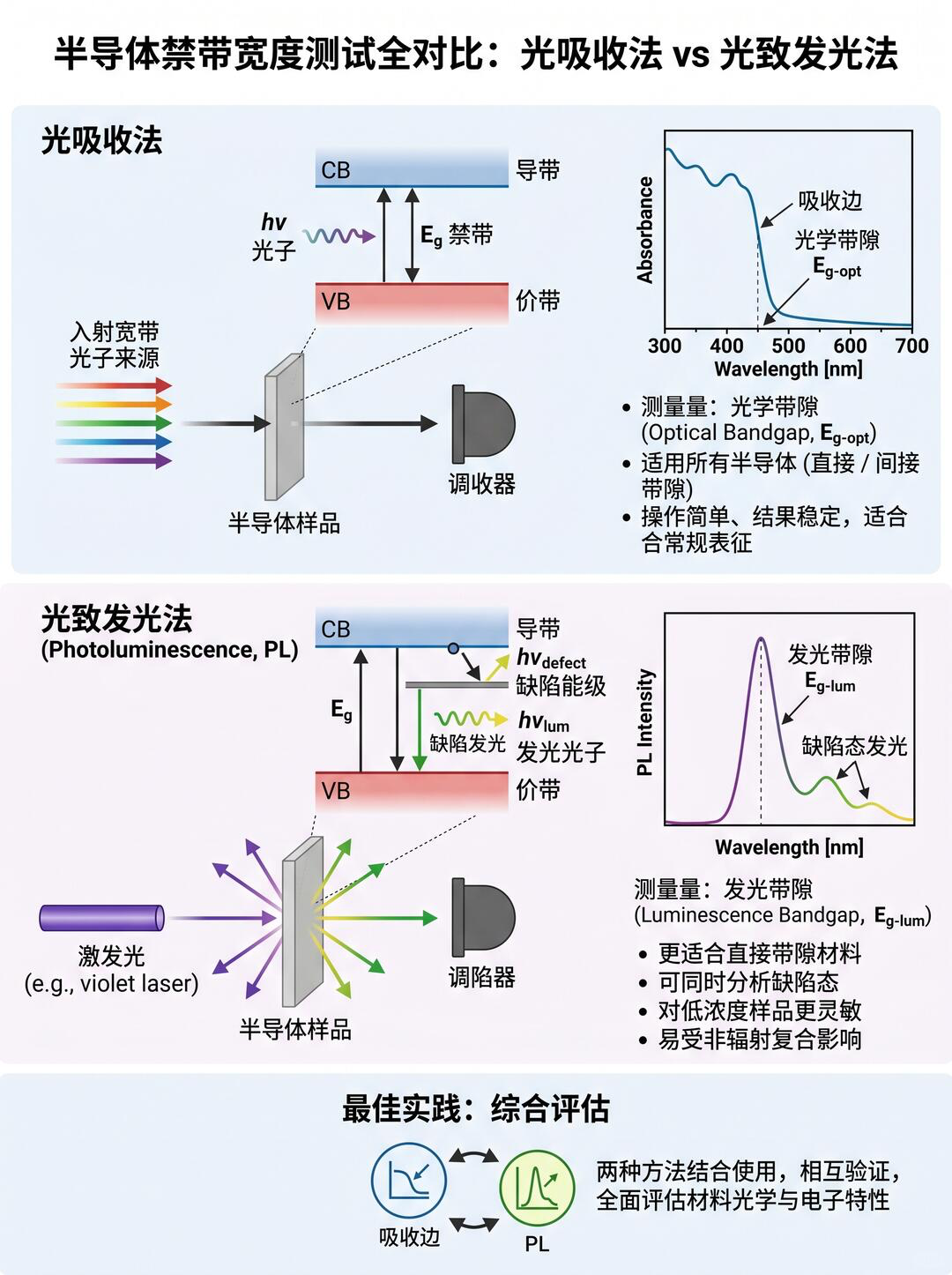

三、优缺点大对比（避坑关键！）

光吸收法

✅ 优点：适配所有半导体、操作简单、仪器普及、结果稳定、不受非辐射复合影响

❌ 缺点：高吸收样品需控厚度、难区分带间与缺陷吸收、低吸收材料灵敏度一般

PL法

✅ 优点：灵敏度高（适合微量样品）、能分析缺陷/杂质能级、直接带隙精度高、可做空间分辨

❌ 缺点：间接带隙难测、易受表面状态/缺陷影响、可能损伤样品、仪器复杂维护贵

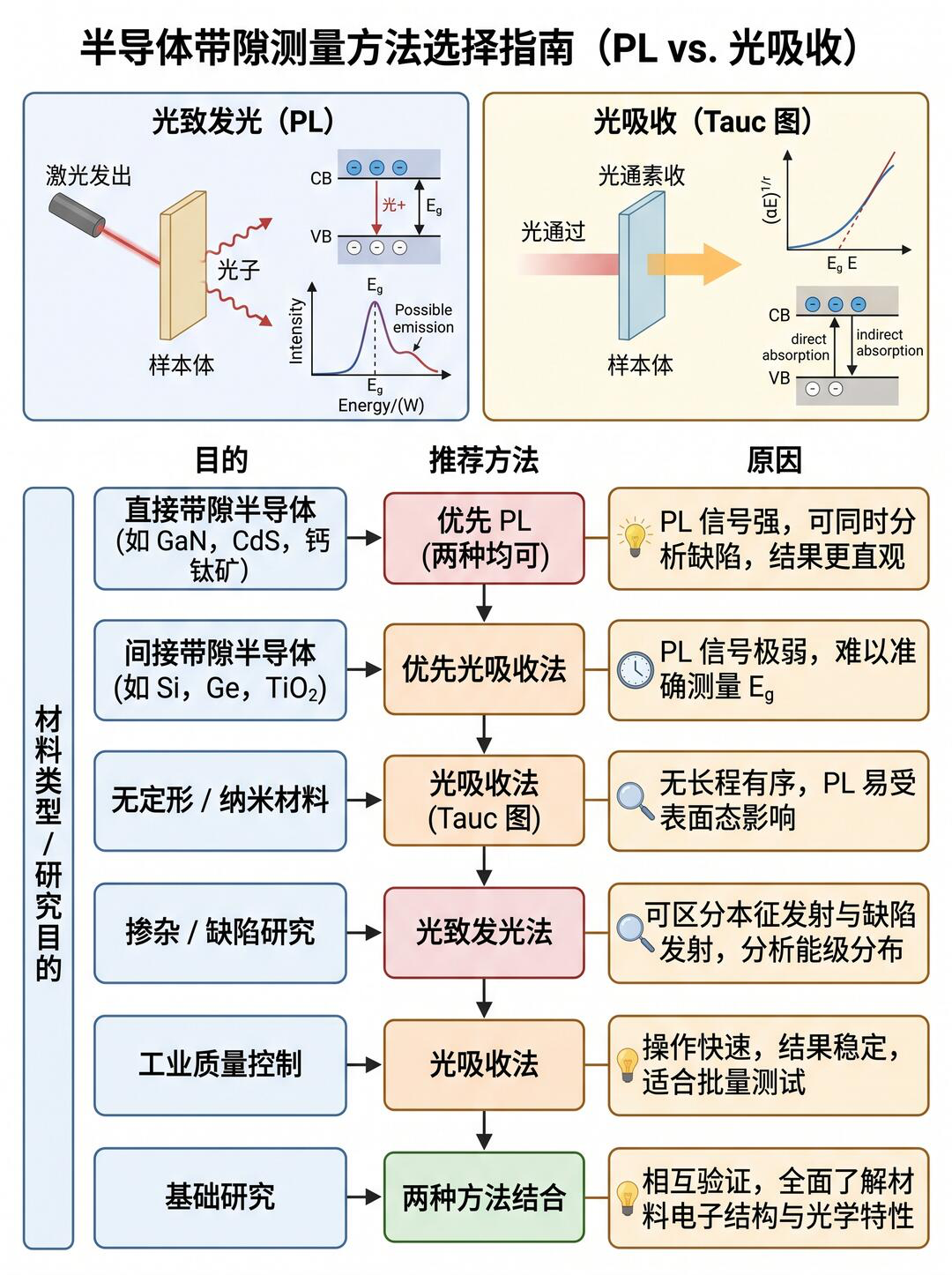

四、适用场景（直接对号入座）

▪️ 直接带隙（GaN、CdS、钙钛矿）：两种都可，优先PL（信号强、能看缺陷）

▪️ 间接带隙（Si、Ge、TiO₂）：优先光吸收法（PL信号太弱）

▪️ 无定形/纳米材料：光吸收法（PL易受表面态影响）

▪️ 掺杂/缺陷研究：PL法（能区分本征与缺陷发射）

▪️ 工业质控：光吸收法（快速、稳定、适合批量测试）

五、小提醒（避坑必看）

1. PL测得的Eg，通常比光吸收法略小（正常现象，受声子、缺陷影响）

2. 光吸收法要注意样品厚度均匀，PL法一定要清洁样品表面

3. 低温测试（77K）能提高PL分辨率，减少干扰

总结：不用二选一！常规表征用光吸收，深入研究（缺陷、载流子）加PL，结合起来数据更全面～
