拉曼光谱核心指南：原理、图谱解读与实操避坑

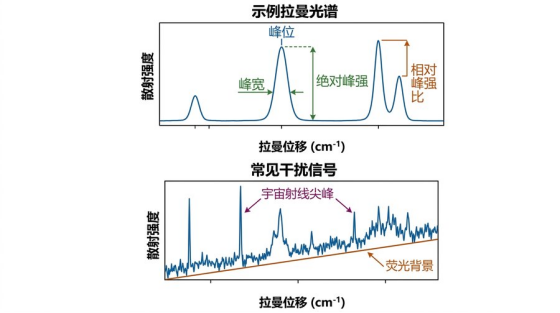

拿到一张拉曼谱图，首先要明确两个核心坐标轴：横坐标为拉曼位移（cm−1），代表分子的特征振动模式；纵坐标为散射强度，反映对应振动模式的信号强弱。在此基础上，需重点关注四类核心特征，同时警惕测试引入的干扰信号：

1. 峰的位置：是物质定性识别的核心依据；

2. 峰的宽度：关联物质的结晶度与缺陷水平；

3. 峰的绝对强度：可用于定量分析物质含量；

4. 特征峰的相对比例：反映不同结构单元的相对占比。
常见干扰信号包括随机出现的宇宙射线尖峰、覆盖谱峰的荧光背景，这些信号会直接影响后续分析的准确性，需优先识别并排除。

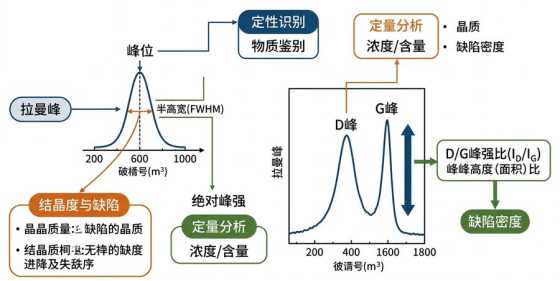

每一个拉曼峰参数都对应明确的物理意义，掌握其解读逻辑是谱图分析的关键：

峰位：定性识别的核心标记

拉曼峰的位置直接对应分子的特征基团或晶格振动模式，比如硅材料在520cm−1处的特征峰对应Si-Si键的振动，碳材料的1580cm−1峰对应石墨化结构的G带。通过将实测峰位与标准谱库比对，即可快速完成物质的定性识别。

峰宽：结晶度与缺陷的直观反映

峰宽通常以半高全宽（FWHM）衡量，峰宽越小，说明物质的结晶度越高、缺陷越少。比如高结晶度石墨的G带峰宽仅为10-15cm−1，而无定形碳的G带峰宽可达几十cm−1。

峰强：定量分析的基础指标

拉曼峰的绝对强度与对应物质的含量正相关，在相同测试条件下，可通过峰强的线性关系实现定量分析。但需注意，峰强受测试参数（如激光功率、积分时间）影响较大，因此定量分析需保证测试条件一致。

相对峰强比：结构占比的间接表征

多个特征峰的强度比例可反映不同结构单元的相对含量，比如碳材料中D带（~1350cm−1）与G带的强度比（ID/IG）可用于评估缺陷密度。此外，采用高斯或洛伦兹峰型拟合可提升参数精度，但对于强度/半高宽低于200 counts/cm−1的弱宽峰，拟合误差较大，需谨慎解读。

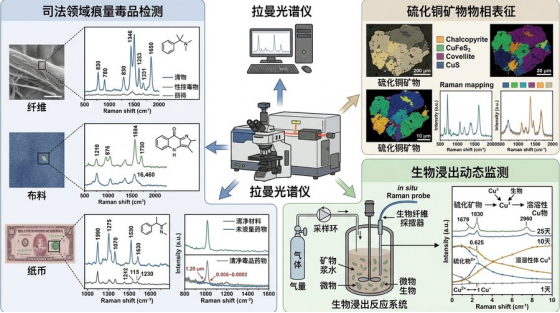

凭借非破坏性、无需制样的优势，拉曼光谱在多个研究领域展现出独特价值：

1. 痕量物质检测：在司法领域可直接对布料、钞票、纤维等复杂基质上的痕量毒品进行快速检测，无需样品前处理；

2. 矿物物相表征：可实现硫化铜等矿物的原位物相识别，无需将样品研磨成粉末；

3. 动态过程监测：能实时监测生物浸出过程中次生产物的生成与变化，捕捉动态反应的关键节点。
无论是固体、液体还是气体样品，拉曼光谱都能直接测试，尤其适合对样品完整性要求高的研究场景。

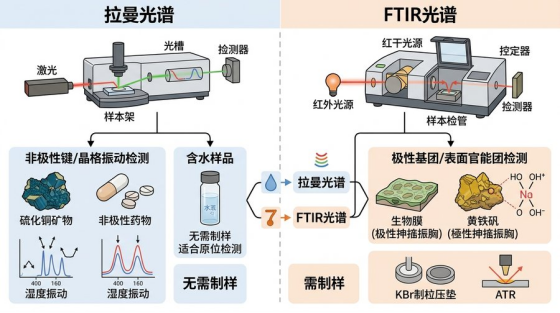

拉曼光谱与傅里叶变换红外光谱（FTIR，Fourier Transform Infrared Spectroscopy）同属分子振动光谱类技术，但二者的响应机制与适用范围存在明显差异，功能互补：

• FTIR：对极性基团、表面官能团更敏感，适合检测生物膜、黄钾铁矾等次生相的表面结构，但其测试通常需要将样品制备成薄片或粉末，且水的红外吸收较强，不适合含水样品；

• 拉曼光谱：对非极性键、晶格振动响应更好，适合矿物物相识别、非极性毒品检测，且不受水的干扰，可直接测试含水样品。
在实际研究中，二者联用可获得更全面的物质结构信息，比如在硫化铜矿物表征中，FTIR可检测表面羟基等极性基团，拉曼可分析晶格振动模式，结合二者结果能更准确地判断矿物的组成与结构。

拉曼测试过程中，以下三类问题最容易影响结果准确性，需针对性规避：

宇宙射线尖峰干扰

宇宙射线尖峰是随机出现的高强度窄峰，会干扰谱库匹配与峰参数分析。避坑要点：数据预处理阶段优先完成尖峰去除，可采用阈值法或机器学习算法识别并剔除，避免干扰后续的校准、归一化流程。

弱宽峰拟合误差大

对于强度/半高宽低于200 counts/cm−1的弱宽峰，拟合结果的误差可达30%以上。避坑要点：不要过度依赖拟合结果，可通过增加积分时间、提高激光功率（需避免样品损伤）重复测试提升信噪比，或直接采用峰位与相对强度进行定性分析。

荧光背景干扰

荧光背景会覆盖拉曼峰，导致谱图无法识别。避坑要点：优先选择长波长激发光源（如785nm红光）代替短波长光源（如532nm蓝光），因为红光能量较低，不易激发样品的荧光；若荧光仍无法消除，可采用时间分辨拉曼或表面增强拉曼技术（SERS）降低背景干扰。

拉曼光谱的核心价值在于其非破坏性原位表征能力，通过精准解读峰位、峰宽、峰强及相对比例，可实现物质的定性定量分析；结合FTIR的互补优势，能更全面地表征物质结构。实操中需重点规避宇宙射线尖峰、弱宽峰拟合误差、荧光背景三类核心问题，确保测试结果的可靠性。掌握这些逻辑，拉曼光谱将成为你科研工作中的得力工具。

免责声明：本公众号致力于分享最新科研资讯、干货资料，相关内容仅供参考学习，所有转载内容，均不代表【科学10分钟】赞同其观点，不能完全保证其真实性。如若本公众号无意侵犯媒体或个人知识产权，请联系【科学10分钟】小编：18384128522，我们将立即予以删除，谢谢。
