拉曼光谱特征峰变宽化的原因和总结！

说明：本文主要介绍拉曼特征峰变宽的成因，按本征线宽与声子寿命、升温与非谐衰减、纳米尺寸与声子限域、无序缺陷与不均匀应变四类机制，借助 AlN、硅纳米晶和金刚石实例，并给出区分不同展宽来源的办法。

每条拉曼特征峰都带着一个宽度，常用半高宽 FWHM 度量。峰一旦变宽，多半来自声子寿命、温度、晶粒尺寸或结构无序的改变。下文把拉曼特征峰变宽的成因分成四类，逐一分析。

拉曼峰为什么有宽度？

一个拉曼峰来自某个声子模的散射。若声子是完美的简谐振子、寿命无限长，谱线会窄成一条竖线。真实晶体里声子会衰减，寿命有限，谱线因而展宽成一条洛伦兹线形，半高宽 Γ 与声子寿命 τ 成反比：τ 越短，Γ 越大。这条由声子寿命决定的宽度，就是本征线宽。

测到的峰宽还叠加了仪器展宽。光栅刻线密度、狭缝宽度和探测器像素决定光谱分辨率，把本征洛伦兹线形与一个仪器高斯函数卷积，得到实测的Voigt 线形。分析变宽成因前，要扣除仪器分辨率这一份，剩下的才对应材料本身。

所以一条拉曼峰能提供三个量：峰中心、峰强和半高宽。峰中心对应振动频率，峰强对应散射截面和数量，半高宽对应声子的衰减和局域环境的不均匀。对硅、金刚石这类高质量晶体，室温本征半高宽只有几个波数，一旦测到宽得多的峰，多半有额外机制在起作用。后面三章分别看温度、纳米尺寸和结构无序怎样把半高宽增大。

升温为何会让拉曼峰变宽？

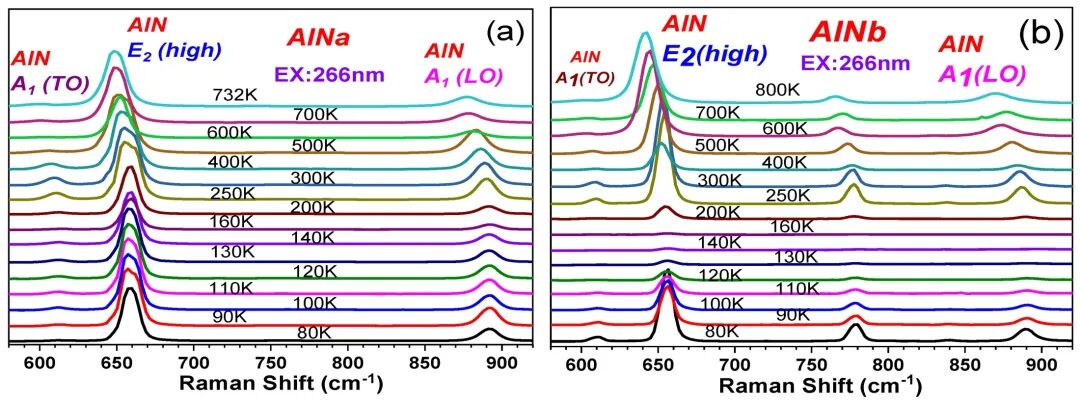

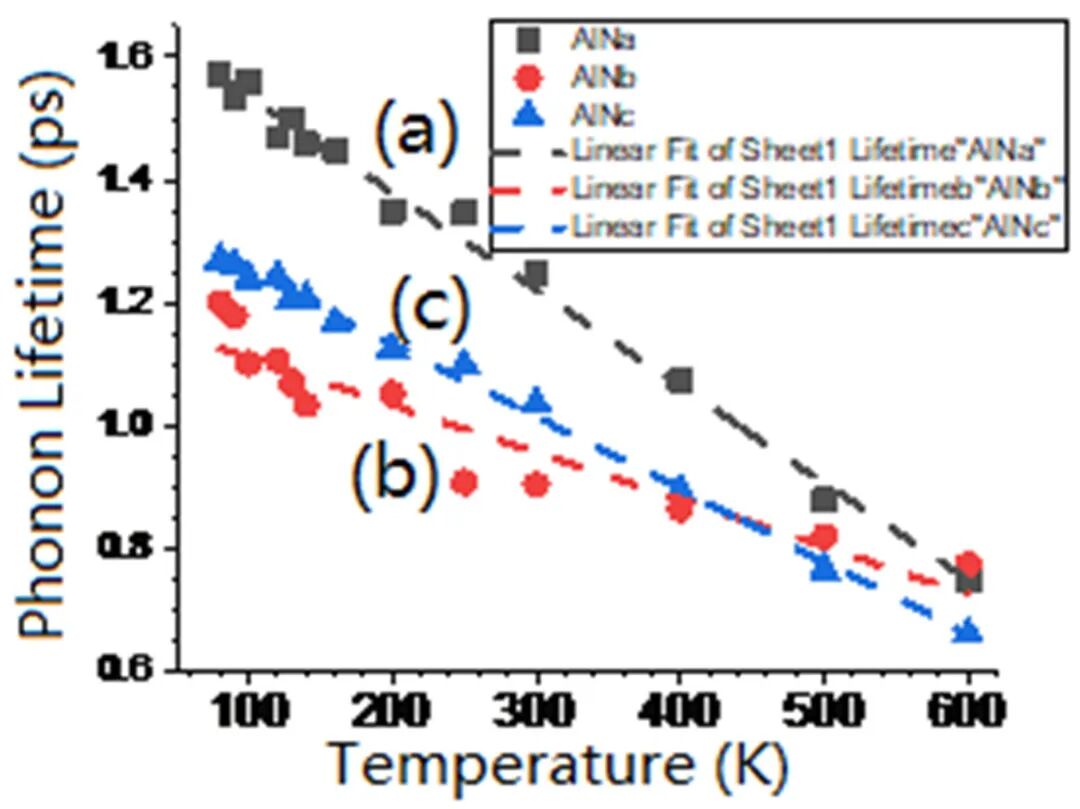

升温会让本征线宽增大，根源是声子的非谐衰减。温度升高时，晶格里被激发的声子数目增多，目标声子更容易撞上其他声子、裂变成两个或三个低频声子。这类三声子、四声子过程缩短了声子寿命，按 Γ∝1/τ 的关系，半高宽随温度上升而变大。

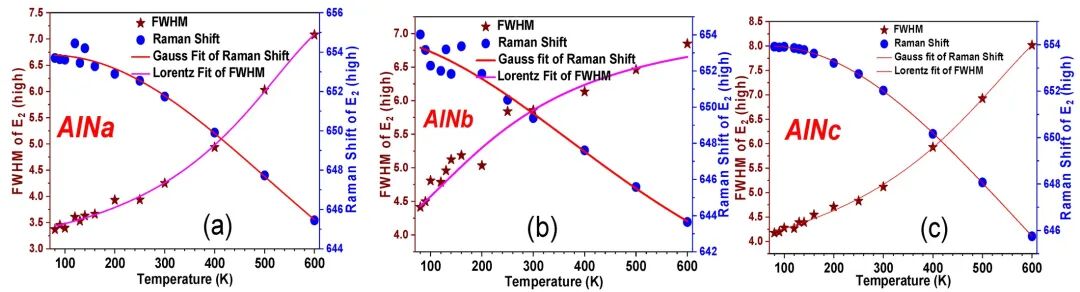

峰位下移和半高宽增大常结伴出现。峰位下移来自热膨胀和非谐势带来的频率软化，半高宽增大来自声子寿命缩短。Balkanski 模型用一组非谐系数拟合峰位和 FWHM 随温度的曲线，可反推声子的衰减过程。

变温展宽在高温原位实验里是常态。催化剂在工作温度下、电池材料在快充发热时，拉曼峰都会比室温更宽更矮，读活性相或结构相变前要把温度这一份展宽换算掉。金刚石、石墨烯还被拿来当拉曼测温探针，正是靠峰宽和峰位随温度的定标曲线。

激光聚焦点会把样品局部加热，制造出和升温一样的展宽和红移，容易被误当成材料本身的变化。降低激光功率后若峰宽和峰位退回原值，多半是激光热效应；改变功率而峰形不动，才是样品固有状态。对导热差的纳米材料和薄膜，这一核对尤其要做。

纳米尺寸如何使拉曼峰红移展宽？

块体晶体里，动量守恒只允许波矢 q≈0 的声子参与一阶拉曼，峰又窄又对称。晶粒小到几纳米时，声子被限制在有限空间，位置测得准、动量就测不准，q≠0 的声子也被激活。受限声子沿色散关系分布在一段频率上，叠加起来把峰展宽；又因为光学支色散向下弯，峰整体向低波数红移。

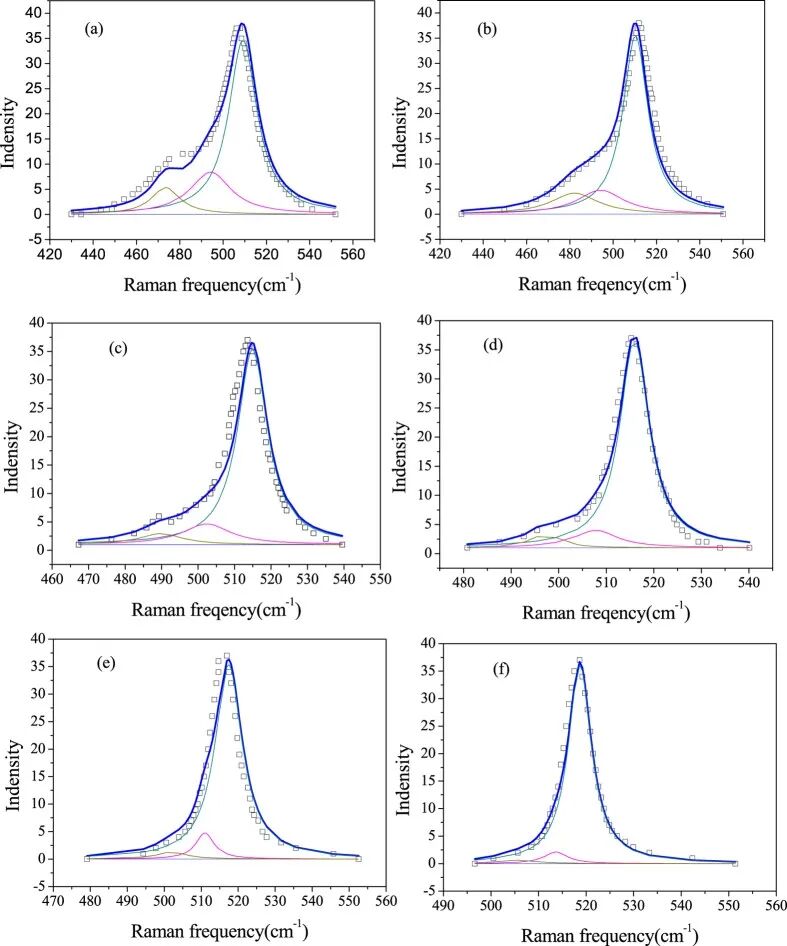

限域展宽强烈依赖尺寸：晶粒越小，被激活的 q 范围越宽，峰越宽、红移越多，还会拖出一条向低波数的非对称尾巴。硅的一阶峰从块体的 520 cm⁻¹、半高宽约 3 cm⁻¹，到几纳米晶粒能红移十几个波数、半高宽涨到十几个波数。

声子限域模型（PCM）把峰形写成对布里渊区声子的加权积分，权重由晶粒尺寸和限域函数定。用它拟合谱线，能从峰宽和不对称度反算平均晶粒尺寸，是纳米硅、纳米金刚石和多孔材料常用的无损测径办法。

尺寸红移常和拉伸应变的红移叠在一起，两者都让峰左移。区别在于线形：限域展宽是非对称的，低波数侧拖尾；均匀应变多是对称位移。配合 XRD 晶粒尺寸、TEM 直接测径，能把尺寸效应和应变、缺陷区分。

无序缺陷为何造成非均匀展宽？

温度和尺寸带来的多是均匀展宽，每个散射体线形一致。无序、缺陷和成分/应变分布带来的是非均匀展宽。固溶体和合金里，不同格点的组分比例不一，局域力常数随之分布，SiGe、高熵氧化物都能看到成分不均带来的展宽。

样品里不同微区的键长、键角、配位或组分各不相同，各自振动频率略有差异，大量微区的窄峰错位叠加，整体峰被摊宽。

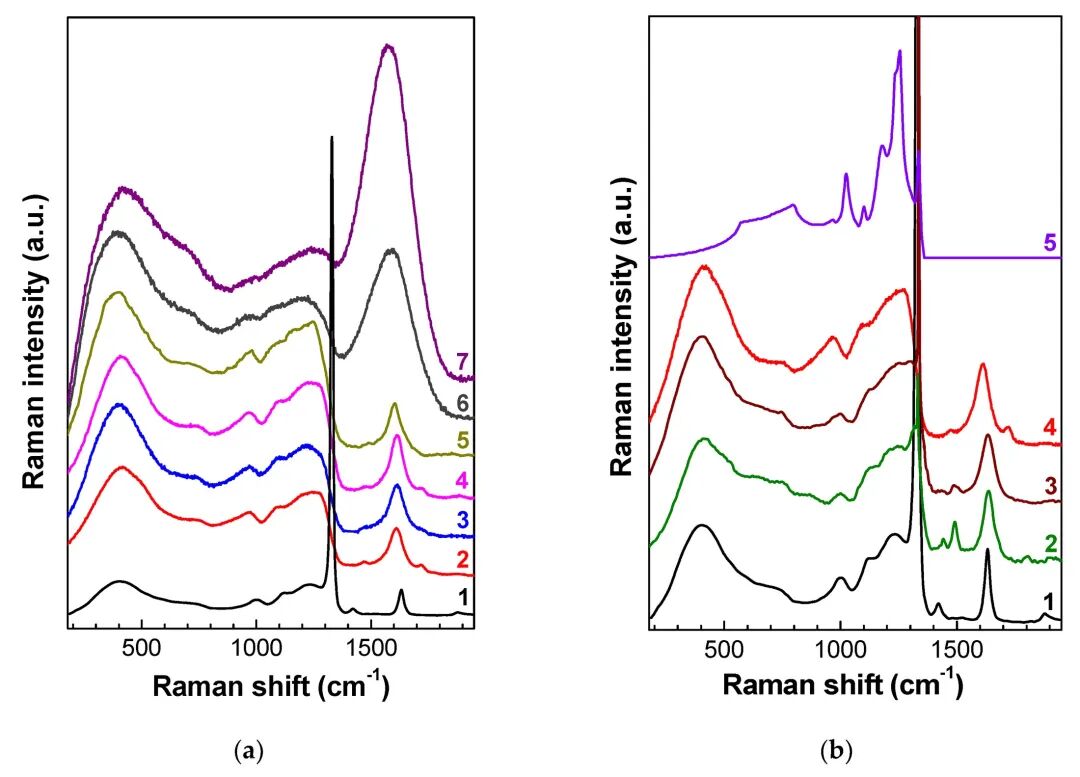

辐照、离子注入和研磨会往晶格里塞入空位、位错和非晶区。以金刚石为例，中子注量升高时，1332 cm⁻¹ 的尖峰一步步变宽、变矮，并冒出无序碳的宽包；损伤足够重时，尖峰几乎被非晶背景淹没。缺陷激活的无序模式和键角分布，是无序展宽的直接来源。

区分展宽来源，可对照几条线索。均匀展宽（温度、寿命）多为对称，随温度可逆；非均匀展宽（无序、成分分布）常带不对称和长尾，降温也退不回去。限域展宽伴随尺寸相关的红移和低波数拖尾；掺杂引起的电声耦合会把峰改成不对称的 Fano 线形。

光靠一条峰宽数值定不了因，配套手段能帮着定位：变温拉曼分出热效应，拉曼 mapping 看展宽是否来自微区不均，XRD 和 TEM 给出晶粒尺寸和缺陷密度。峰宽的对称性、随温度是否可逆、以及空间分布是否均匀，各自指向不同的展宽机制。
