说明：本文主要介绍纳米颗粒团聚的物理化学原因，包括颗粒接触、表面能、静电与配体稳定、液相失稳、干燥固定、烧结合并以及实验中区分不同团聚路径的依据。
纳米颗粒团聚，描述的是多个原本分散的颗粒在布朗运动、液流、干燥收缩或加热迁移中逐渐靠近，并形成较大颗粒群的过程。这里的“颗粒群”可以只是松散贴靠的软团聚体，也可以发展成具有颈连、晶格连续或元素互扩散的硬团聚体，随后表现出不同的再分散难度和表面暴露状态。显微图像通常能分辨团簇轮廓和接触区形貌。

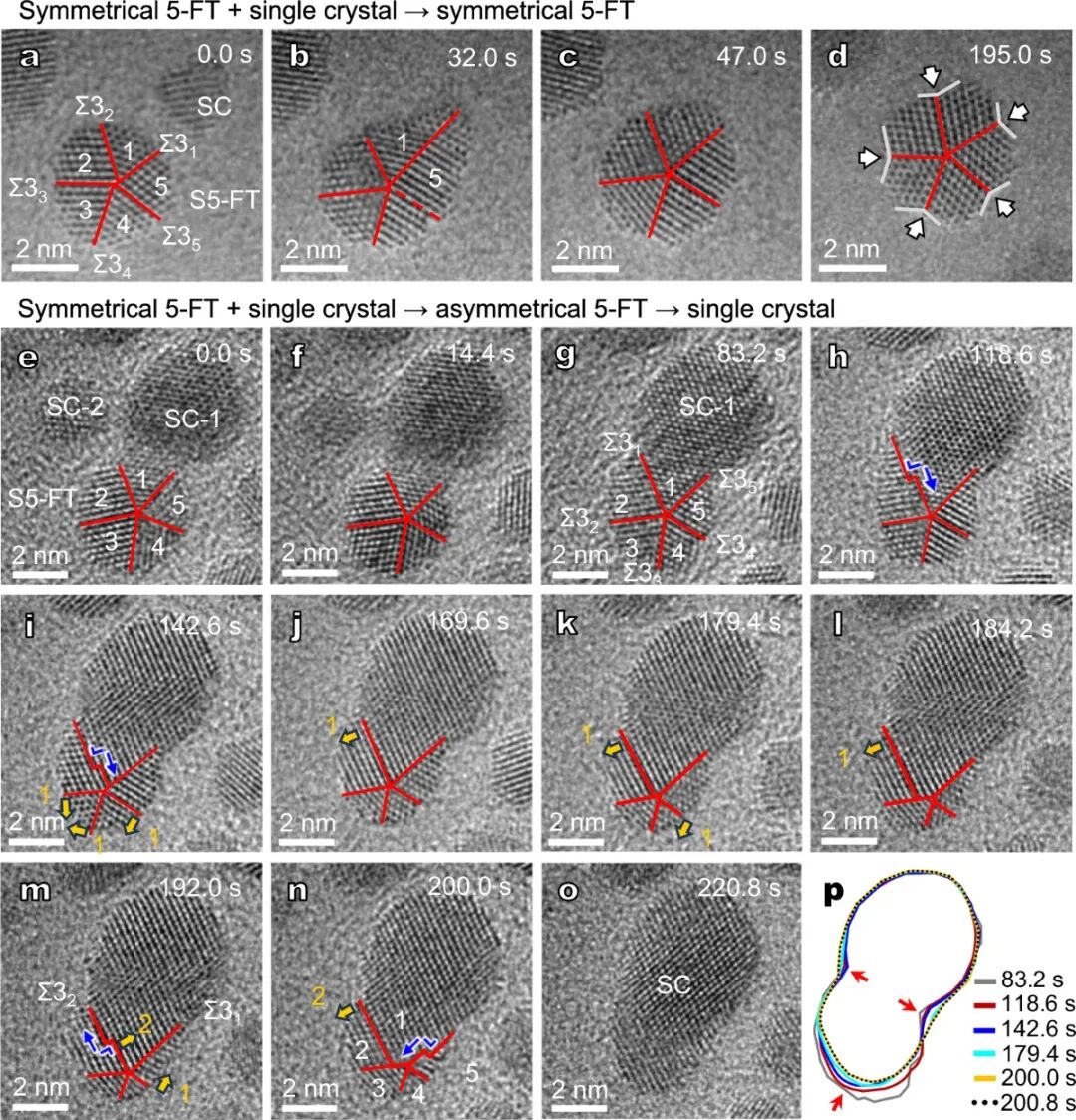

图1. 五重孪晶金纳米颗粒与单晶金纳米颗粒在原位 HRTEM 中接触、长大并发生孪晶单元迁移。DOI：10.1038/s41467-024-53501-0
软团聚中，颗粒边界仍然可分辨，接触主要由范德华力、电荷吸引、毛细力或薄弱的配体缠结维持；换溶剂、调 pH、降低盐浓度、加入分散剂或超声处理后，部分体系能够重新分散。硬团聚中，接触处已经发生原子扩散、界面焊接或烧结颈生长，颗粒边界变钝甚至消失，简单再分散难以恢复初始粒径。接触区晶格条纹和元素分布会随之发生变化。
因此，判断团聚时要同时看两个对象：一是颗粒间距是否缩小到直接接触，二是接触区是否已经发生不可逆结构变化。一次接触未必等于烧结；前者对应分散稳定性下降，后者对应真实粒径长大和活性面积损失。很多催化剂在反应前后 TEM 中“颗粒变大”，并不一定只来自奥斯瓦尔德熟化，也可能来自相邻颗粒先接触、再合并的团聚过程。
纳米颗粒的高比表面积使表面原子比例显著增加。表面原子的配位数低，未饱和键多，局部能量高；当两个颗粒靠近并减少暴露表面时，体系总表面能会下降。粒径越小，单位质量暴露表面越大，降低表面能的驱动力越强，所以同一质量样品中小颗粒更容易寻找降低能量的接触方式。粒径分布会随处理时间逐渐向大尺寸端扩展。
在液体中，小颗粒还具有更强布朗运动，扩散快，碰撞次数多。一次碰撞是否变成团聚，取决于接触瞬间吸引力是否超过排斥势垒。范德华吸引几乎总是存在；静电排斥、配体位阻和溶剂化层则负责阻止近距离接触。只要这些保护作用削弱，碰撞就可能从短暂接近变成稳定贴靠，随后形成数十到数百纳米的二级团簇。后续尺寸由碰撞频率和表面保护共同决定。
带相反电荷的颗粒混合时，库仑吸引会直接把颗粒拉近。颗粒浓度升高后，单位时间内的碰撞数量增加，平均团聚尺寸随时间增长得更快。DLS 中水合粒径峰向大尺寸移动、粒径分布变宽或出现双峰，常对应小颗粒群逐步合并成更大团簇，DLS 曲线会先于显微图像给出液相信号。时间分辨数据还能区分快速凝聚和缓慢长大。

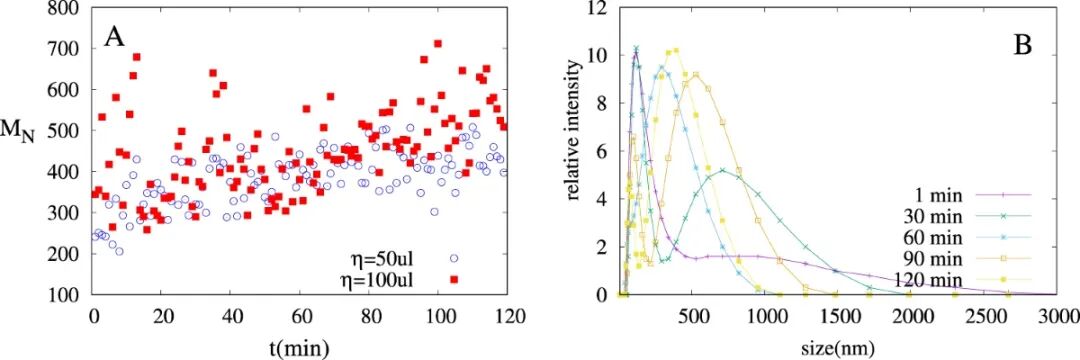

图2. 带相反电荷纳米颗粒混合后，平均团聚尺寸和粒径分布随时间、浓度发生变化。DOI：10.1038/s41598-019-40379-y
这种靠近驱动力并不只出现在胶体分散液中。负载型金属催化剂在高温还原气氛下，金属颗粒也会沿载体表面迁移；电极浆料在搅拌和涂布过程中，导电剂、活性材料和黏结剂也会经历反复碰撞。颗粒只要具备可移动性、接触机会和足够弱的排斥层，体系状态会从单颗粒分散转向多颗粒接触。载体表面迁移和浆料流动都会提供这种接触机会。
稳定的纳米分散液依赖表面化学持续阻止颗粒直接接触。表面配体、聚合物链、表面活性剂或溶剂化壳层会在颗粒外形成一个隔离区。隔离区越厚、越相容、越难被压缩，颗粒越不容易跨过排斥势垒。对于氯端基硅纳米晶，硬供体溶剂能够在表面形成相互作用，使颗粒维持单颗粒分布，DLS 和 TEM 都能反映这种低团聚状态。溶剂分子在表面附近的排列决定壳层是否持续稳定。

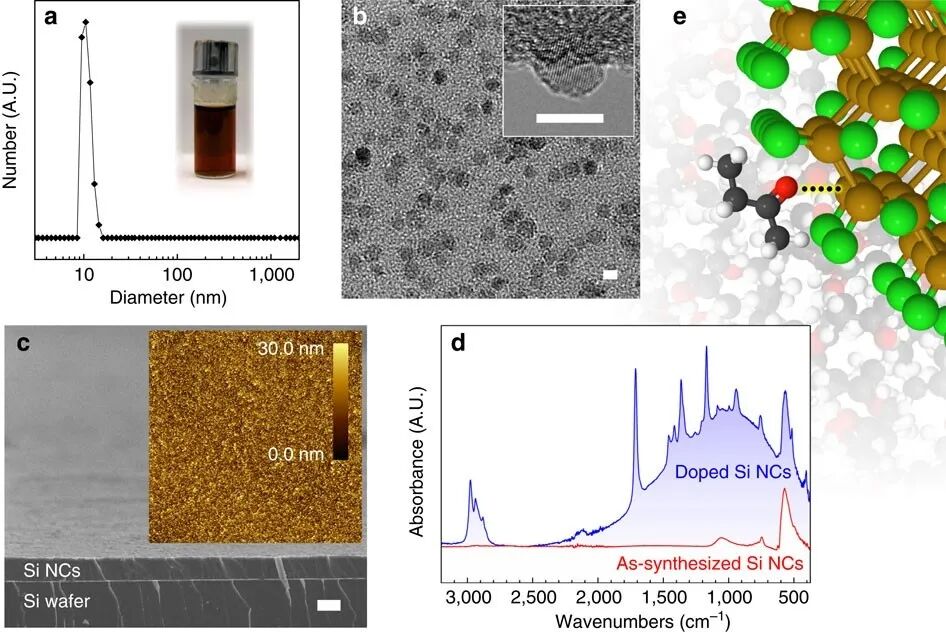

图3. 氯端基硅纳米晶在硬供体溶剂中表现出单颗粒 DLS 分布、TEM 分散形貌和连续薄膜沉积。DOI：10.1038/ncomms3197
液体环境改变时，保护层会同步改变。盐浓度升高会压缩电双层，pH 改变会影响表面基团电离，差溶剂会让配体链塌缩，温度升高会改变聚合物水合状态。颗粒表面原本存在的静电排斥、空间位阻和溶剂化排斥若同时下降，分散液会从透明稳定状态快速转向浑浊、沉降或凝胶化。浑浊出现后，沉降速率通常会同步增加。
溶剂蒸发时，颗粒浓度不断升高，良溶剂比例下降，差溶剂比例上升。对油酸包覆的氧化铁截角纳米立方体而言，蒸发诱导的差溶剂富集会使纳米晶从分散状态进入有序介晶组装。受控蒸发能够制备超晶格；普通粉体或浆料中的浓缩和差溶剂效应则会造成局部颗粒过密和不可控团聚，并改变涂层内的颗粒连通方式。涂膜厚度和局部浓度会因此出现空间差异。

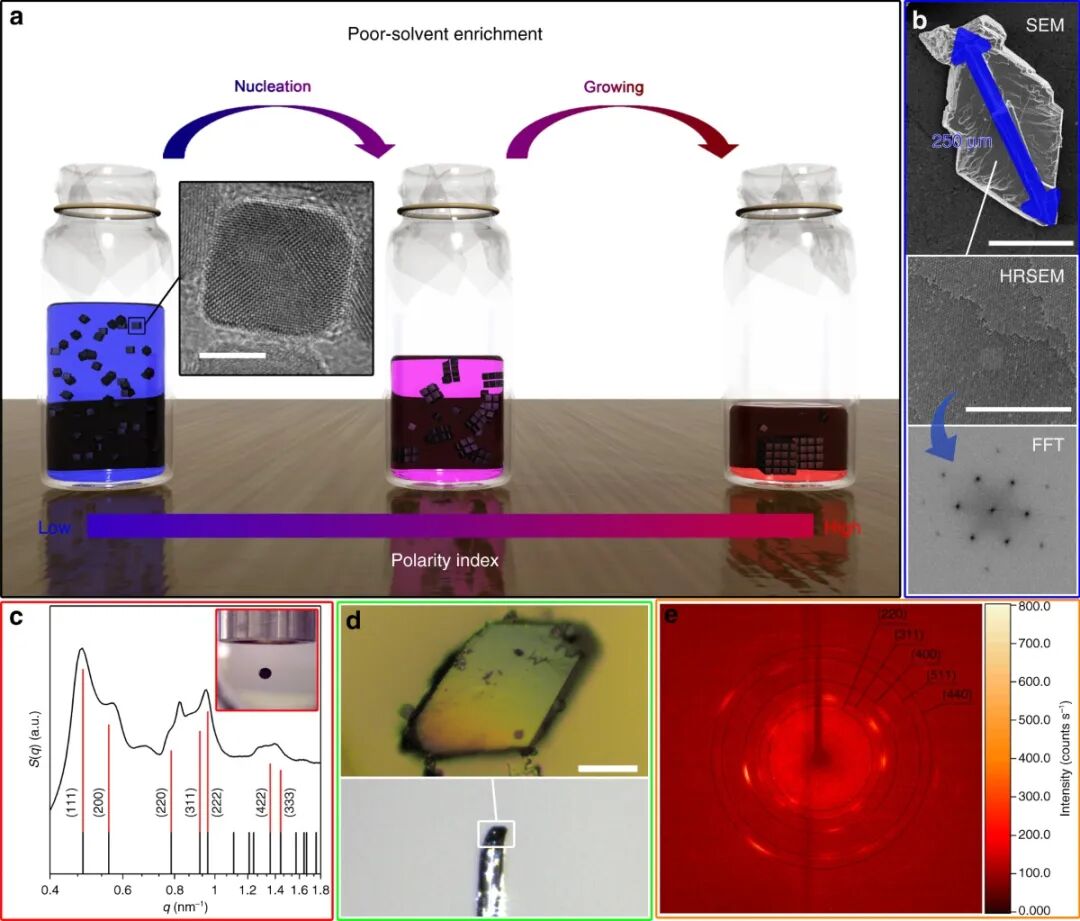

图4. 蒸发诱导差溶剂富集使油酸包覆氧化铁纳米立方体组装为有序介晶。DOI：10.1038/s41467-019-12237-y
同一批纳米颗粒在不同溶剂中表现差异很大，原因就在表面配体与溶剂之间的相容性。配体在好溶剂中伸展，颗粒外层排斥区较厚；进入差溶剂后，配体链收缩，裸露表面比例增加，颗粒可以靠得更近。此时即使颗粒本身化学组成没有变化，界面相互作用的能量排序已经改变，颗粒间吸引会在更短距离内占据优势。溶剂替换前后的粒径峰位常能捕捉这种变化。
干燥不是简单除去溶剂。液桥收缩时，颗粒之间会受到毛细力；溶剂继续减少时，颗粒被压缩到更小体积中；聚合物或配体壳层还可能脱水收缩。金纳米颗粒的脱水介导聚集实验显示，PEO 链长、温度、颗粒浓度和端基都会改变干燥速率与团簇形貌。短链或高温条件下，颗粒更容易形成异质分布的聚集团簇，干燥历史会保留在粉体结构中。干燥速率和团簇形貌常同步变化。

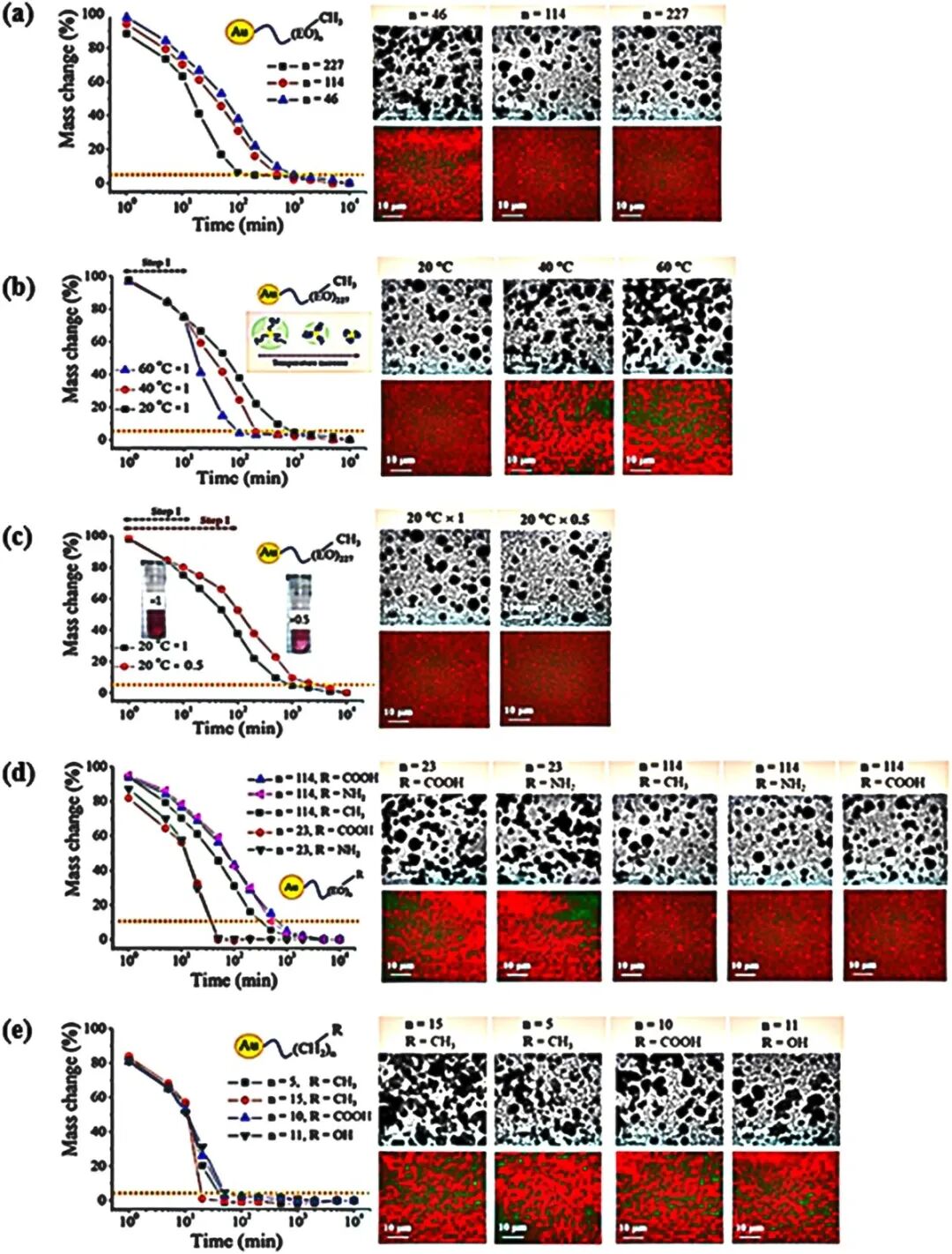

图5. PEO 包覆金纳米颗粒在不同链长、温度、浓度和端基条件下形成差异化干燥团簇。DOI：10.1038/srep11383
干燥后的粉体常比湿分散液更难处理，正是因为颗粒接触已被液桥、配体塌缩和局部压实固定。再次加溶剂时，溶剂先进入大团簇外层，内部接触区仍可能保持贴靠。粉体再分散失败，常见信号包括DLS 粒径显著大于 TEM 初始单颗粒尺寸、离心后沉降加快、上清液颜色变浅，以及涂膜中出现局部颗粒岛，这些信号往往伴随再分散效率下降。再分散前后粒径对比能够区分湿态和干态历史。
当接触区发生原子互扩散，软团聚就会转为硬团聚。Au 与 Ag2S 纳米颗粒在分散液中形成焊接异质纳米颗粒时，HRTEM 和 HAADF-STEM 能看到两个域之间的熔接界面。PEG 覆盖度过低时，异种电荷吸引会导致不可逆聚集；覆盖度过高时，聚合物链阻碍焊接；中等覆盖度下，颗粒接近、接触和界面融合同时发生。

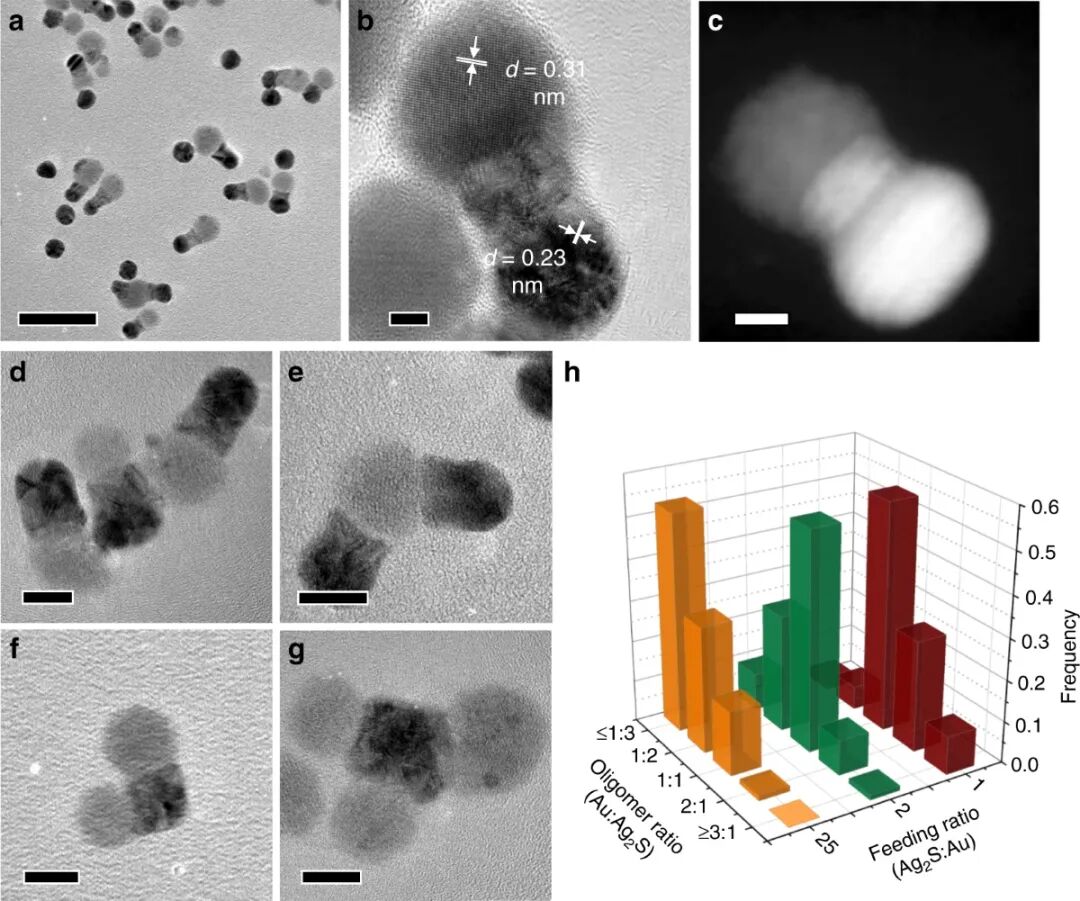

图6. Au 与 Ag2S 纳米颗粒在分散液中焊接形成二聚体、三聚体和多域异质纳米颗粒。DOI：10.1038/s41467-018-08206-6
热处理和反应工况会进一步放大这种不可逆性。金属或合金纳米颗粒达到足够温度后，相邻颗粒会形成颈部，随后颈部半径随时间增大。PdSi 金属玻璃纳米颗粒和晶态颗粒在 738 K 下的原位观察表明，颗粒对接触后出现烧结颈生长，不同原子结构对应不同合并速率。颈部出现后，单颗粒尺度的表面面积开始下降。

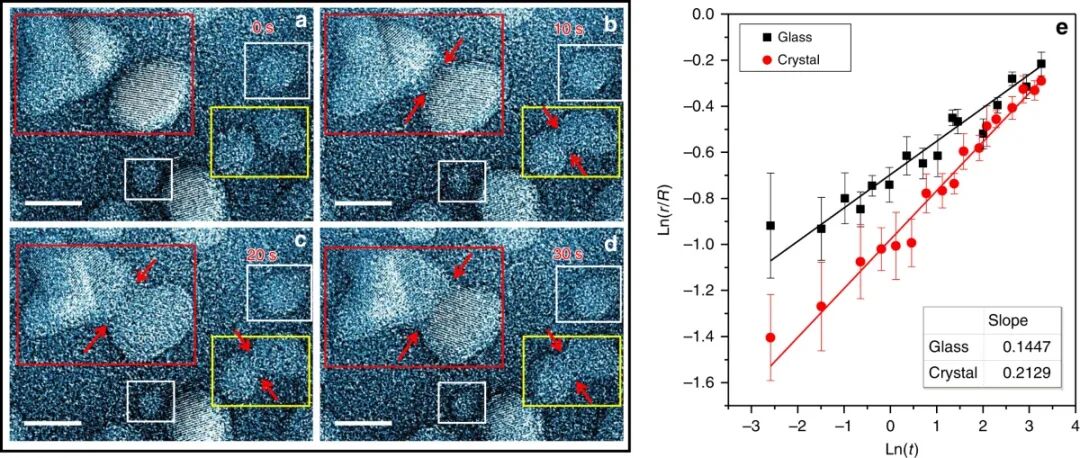

图7. 非晶和晶态 PdSi 纳米颗粒在 738 K 下发生原位合并，并呈现随时间增长的颗粒颈部。DOI：10.1038/s41467-019-13054-z
催化剂中常见的“烧结失活”就属于这类固定化团聚。粒径长大后，比表面积下降，低配位金属位点减少，金属-载体界面比例下降；若颗粒内部还发生晶相改变或合金元素偏析，吸附能和选择性也会同步改变。此时团聚已经从分散稳定性问题转为活性位点数量和界面结构同时改变的问题，性能衰减会同时表现为位点减少和位点性质变化。反应速率和选择性也会随这些变化同步波动。
判断团聚来源时，DLS、Zeta 电位、TEM、SEM、BET 和原位显微表征应各自对应不同证据。DLS 对液相团簇尺寸敏感，适合观察粒径峰是否变宽、是否出现大尺寸拖尾；Zeta 电位反映剪切面附近的有效界面电性，可用于比较盐浓度、pH 或表面改性前后的电荷排斥变化；TEM/SEM 直接显示颗粒接触方式、颈连和团簇形貌；BET 变化反映干燥粉体或多孔颗粒中可接触表面积是否下降。不同方法的时间尺度和样品状态应与处理步骤对应。
如果团聚主要发生在干燥和涂膜阶段，颗粒常沿液滴接触线或局部浓缩区堆积，形成环状沉积、厚薄不均或岛状团簇。碳纳米角颗粒的蒸发沉积实验中，有模具约束和无模具约束会产生不同的径向颗粒分布；这类空间分布差异可用于识别蒸发流、接触线钉扎和局部浓缩对团聚的贡献，并区分涂膜后才出现的二次堆积。液滴边缘与中心区域的厚度差也能提供判断依据。

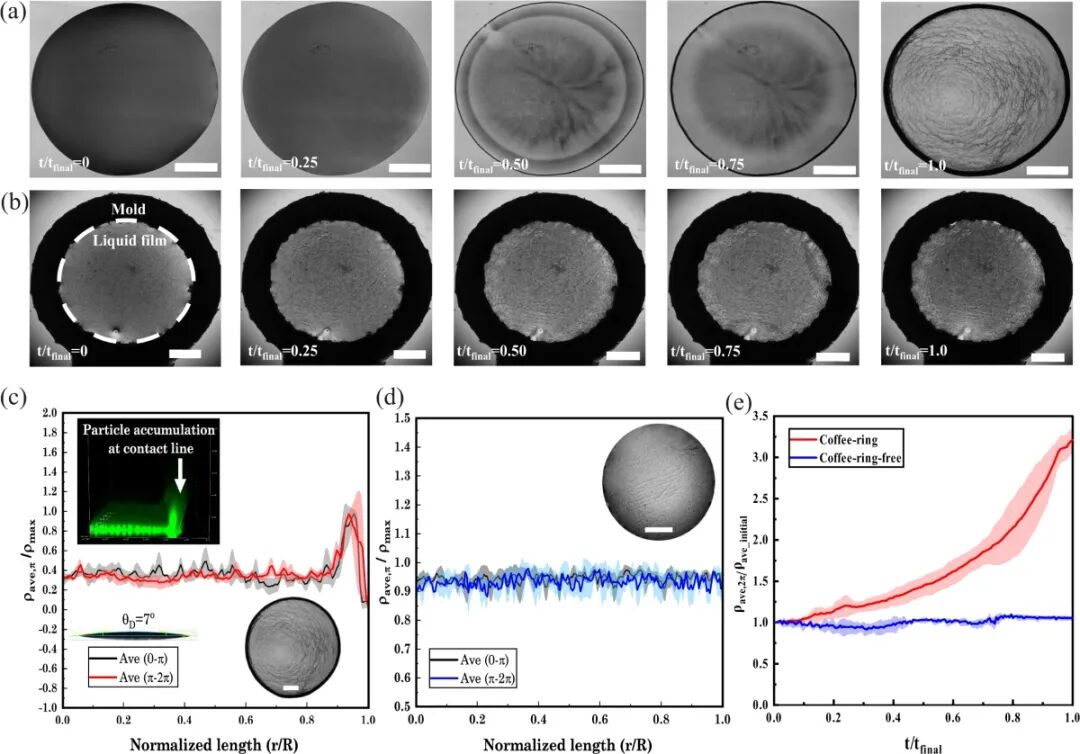

图8. 碳纳米角颗粒在液滴蒸发中呈现咖啡环沉积与均匀沉积两种空间分布。DOI：10.1038/s41467-022-30660-6
如果团聚主要来自热处理或反应过程，后处理 TEM 中会出现颗粒边界变钝、颈连加粗、晶格条纹跨越接触区、粒径分布向大尺寸偏移。若同时出现 BET 面积下降、CO 化学吸附量降低、ECSA 下降或金属-载体界面信号减弱，就更接近硬团聚和烧结。若 Zeta 电位绝对值下降、DLS 大团簇增加，但 TEM 中单颗粒边界仍清晰，则更接近液相软团聚，颗粒的单体轮廓仍可分辨。前后处理样品的同倍率 TEM 对比可直接确认接触区变化。
在实验记录中，样品浓度、离子强度、pH、溶剂比例、干燥温度、储存湿度、热处理气氛和反应时间都应与粒径、Zeta 电位、显微图像和比表面积放在同一组样品编号下比较。液相团簇、干燥团簇和烧结长大对应的信号组合不同：DLS 峰形、接触区形貌、颈部生长和可接触表面积分别指向颗粒在液体、干燥粉体和工作态中的不同状态。样品编号、处理时间和测试环境共同决定这些信号的归属。
#纳米颗粒 #团聚 #胶体稳定性 #表面能 #Zeta电位 #DLS #TEM #催化剂烧结 #纳米材料 #催化 #材料 #科研 #科研干货
