UV-vis红移/蓝移说明了什么？

说明：本文主要介绍 UV-vis 红移、蓝移、吸收边、Tauc 外推和光学带隙之间的变量分工。

UV-vis曲线里的峰位/吸收边/Tauc外推是什么？

UV-vis 吸收谱把样品对不同波长光子的吸收强度排成曲线。横坐标写成波长时，红移位于长波长侧；横坐标写成光子能量时，红移位于低能侧。蓝移位于短波长或高能侧。峰位、肩峰和吸收边分别来自电子跃迁、带尾态和跃迁阈值。

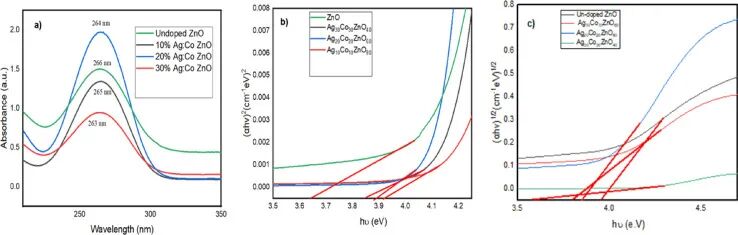

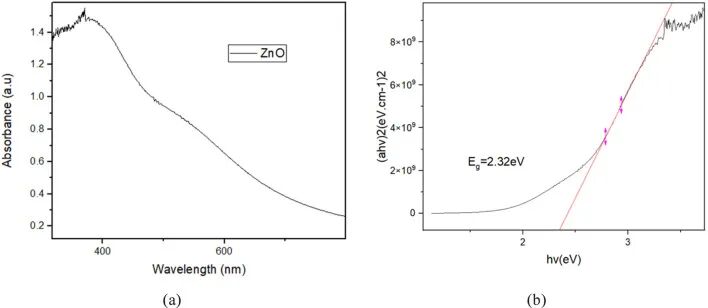

吸收边附近的线性区承担带隙外推任务，吸收峰最高点承担跃迁强度和振子信息。Tauc 外推把吸收系数与光子能量重新作图，直跃迁和间接跃迁采用不同指数。跃迁模型改变后，同一组吸收数据会给出不同光学带隙数值。线性段的取舍会改变截距位置。

峰位移动受到激子吸收、局域缺陷态、配体到金属电荷转移和散射背景影响。吸收边移动靠近电子跃迁阈值，峰形变化则携带振子强度、缺陷尾态和样品形貌信息。红移或蓝移写入材料分析时，谱图坐标、横坐标单位和取样模式已经限定信号含义。

漫反射谱还涉及 Kubelka-Munk 转换，薄膜透射谱还涉及厚度和基底反射。吸收强度随样品量、粗糙度和散射路径改变，吸收边位置则靠近带间跃迁阈值。两类信息分开命名，UV-vis 曲线才不会把峰形变化写成单一带隙变化。

红移和蓝移在吸收谱上改变哪些坐标？

红移对应吸收开始位置向低光子能量侧偏移，材料吸收较低能量光子的能力增强。吸收边红移常伴随光学带隙变窄、禁带内态增多或带尾态加深。吸收峰红移还会来自粒子尺寸增大、激子束缚能变化或局域配位改变。低能侧吸收尾会随样品状态改变。

蓝移对应吸收特征向高能侧偏移。纳米晶尺寸减小时，电子和空穴的空间约束增强，离散能级间隔变大，吸收边会向短波长侧移动。晶格压缩、带边轨道重排和相结构改变也能把跃迁阈值推向高能侧。高能侧跃迁阈值在 eV 坐标中上移。

吸收边靠近连续带态的起始位置，峰位则常带有激子、缺陷、配体场或电荷转移跃迁特征。吸收边红移写成光学跃迁阈值下降；孤立峰位移动写出峰归属、带宽和峰面积变化。漫反射谱还要固定 Kubelka-Munk 转换口径和粉末压片状态。

在 ZnO、TiO₂、CeO₂、g-C₃N₄ 等氧化物或半导体中，氧空位、金属空位和表面羟基会增加低能吸收尾。红移发生在吸收尾区时，低能尾态比 VBM-CBM 间隔改变量占据更大比例；蓝移发生在陡峭吸收边时，尺寸限域和晶相差异的权重升高。缺陷尾态会拉宽吸收边过渡区。

同一张 UV-vis 曲线里，波长坐标和能量坐标方向相反。长波长红移对应低能侧移动，短波长蓝移对应高能侧移动。eV 坐标写在 Tauc 图横轴上，红移与蓝移要按照光子能量方向重新命名。能量坐标下的移动方向由 hν 决定。

哪些结构变量会改变光学带隙宽度？

光学带隙由价带顶附近的已占据态和导带底附近的未占据态限定。晶格常数、键长、键角和轨道重叠会改变 VBM 与 CBM 的相对能量。掺杂和缺陷会在禁带内引入局域态，使吸收边出现缓慢拖尾。吸收边形成缓慢过渡区。

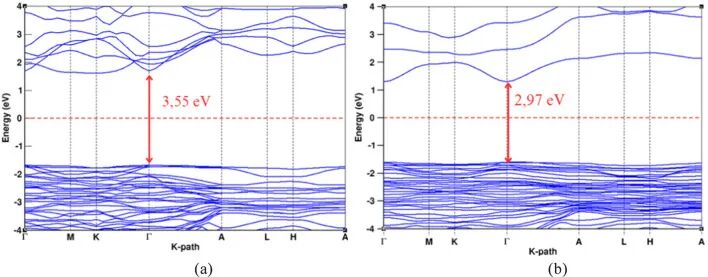

锌空位相关 ZnO的能带分析把缺陷态放在带隙附近。禁带内局域态会降低光学吸收阈值，却与晶体本征 VBM-CBM 间隔属于不同物理量。缺陷浓度升高时，Tauc 外推线性段、Urbach 尾和 PL 发光峰分别记录吸收阈值、无序程度和复合中心。复合发光会在 PL 谱中形成独立峰带。

当晶粒、量子点或阱层厚度接近激子玻尔半径，电子和空穴的运动空间被压缩。离散能级间隔增大，吸收边随之蓝移，Tauc 带隙数值上升。层厚、晶粒尺寸和界面势垒决定量子限域信号的强弱。蓝移幅度随限域尺度减小而增大。

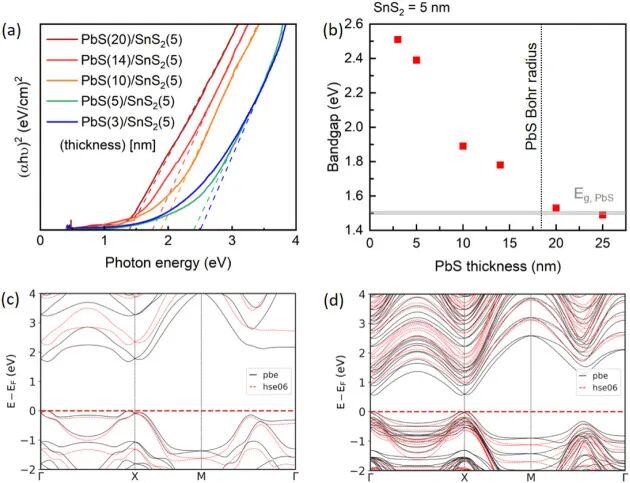

PbS/SnS₂ 超晶格里，PbS 阱层厚度改变后，Tauc 曲线和计算能带沿厚度方向协同变化。厚度低于限域尺度时，带隙增大来自量子阱能级分裂；界面态和带弯曲会叠加到吸收边附近，使低能尾态和主带边跃迁分开出现。低能尾态仍集中在界面附近。

晶相改变带隙宽度。锐钛矿 TiO₂、金红石 TiO₂、纤锌矿 ZnO 和不同层状硫化物的带边轨道组成不同，价带顶轨道和导带底轨道会在相变、应变和化学计量改变时重新排布。吸收边移动承接价带与导带端点的改变。

红移和蓝移为啥会来自不同材料状态

相近的红移幅度可来自两类材料状态：一类是 VBM 与 CBM 间隔缩小，另一类是带隙内部出现缺陷吸收尾。晶相转变、离子注入和非化学计量会改变带边轨道；表面粗糙、散射增强和厚度变化会改变谱图基线。基线变化会改变低能侧强度。

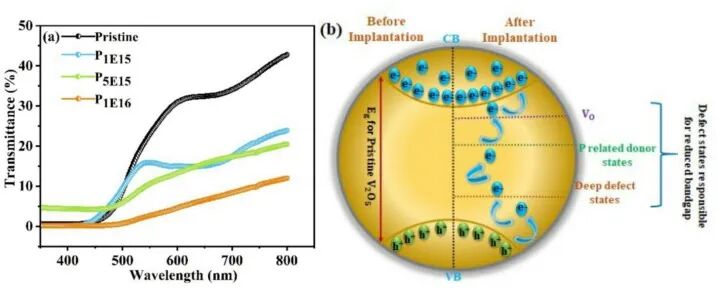

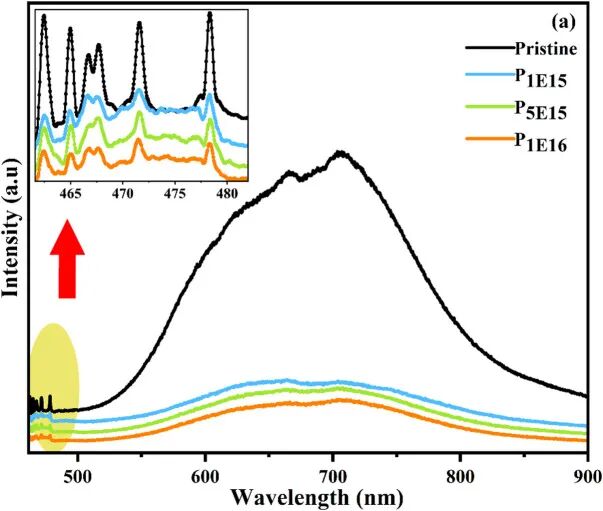

V₂O₅ 薄膜经 P 离子注入后，透过率曲线和带隙示意发生同步改变。离子注入带来的局域结构扰动会改变 V-O 键合、缺陷浓度和带边态密度。同一薄膜体系中，透过率下降、吸收边移动和 PL 发光改变分别对应不同电子过程。PL 谱承接复合中心的能量分布。

薄膜透射谱受膜厚、表面粗糙和基底反射影响，粉末漫反射谱受颗粒堆积、稀释剂和散射路径影响。基线抬升会让低能侧吸收看起来增强；吸收边斜率变缓会改变 Tauc 线性段选择。红移和蓝移的幅度随测试模式改变，谱图文件中的样品形态和坐标转换写法决定取值口径。

老化、光照和热处理会让半导体表面产生缺陷、氧化层或水氧吸附层。Urbach 能量升高时，带尾态加深，低能吸收尾会扩大；Tauc 外推斜率改变时，光学带隙数值跟着移动。二者方向相近时，材料经历带边吸收和无序尾态两项变化。

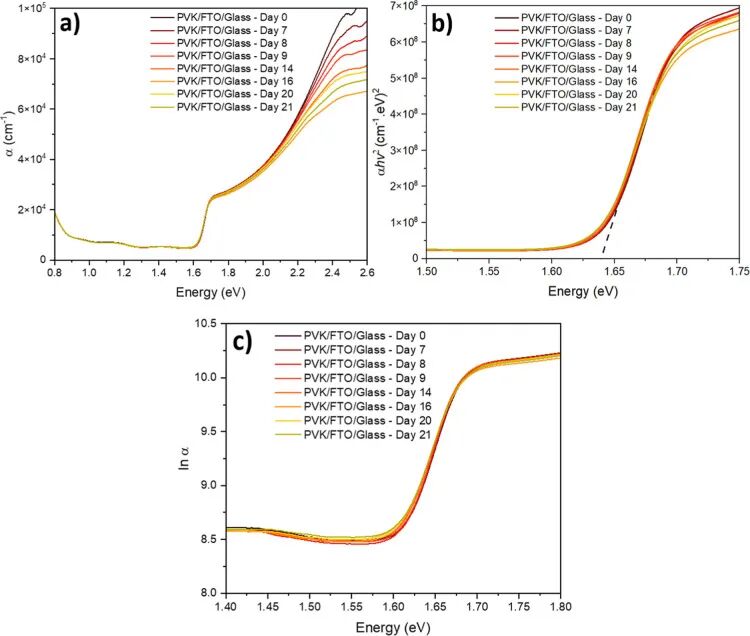

钙钛矿薄膜的吸收系数、Tauc 外推和 lnα 曲线把带边阈值与 Urbach 尾态分成两个数值。Tauc 截距记录光学跃迁能量，Urbach 斜率记录无序和缺陷尾态。相近红移幅度下，低能尾态增强的样品会出现较宽的吸收边过渡区。

UV-vis、PL、UPS和DOS分别读取哪些能级窗口？

UV-vis 读取的是光吸收过程中的跃迁阈值，PL 读取的是光生电子和空穴复合后的发光能量。吸收带隙和发光峰能量之间的差值包含激子弛豫、缺陷复合和声子耦合。吸收红移与 PL 红移同步时，带边态参与程度较高；PL 宽峰增强时，缺陷复合中心占比升高。

UPS 给出价带边和功函数坐标，Mott-Schottky 给出平带电位和载流子类型，DOS/PDOS 拆分轨道来源。UV-vis 的 Tauc 带隙占据光学跃迁窗口；UPS 与 DOS负责把价带顶、导带底和缺陷态放回能级坐标。价带坐标和导带坐标由不同测试窗口给出。

红移写成低能吸收增强、吸收边向长波长侧移动、Tauc 截距降低或 PL 峰能量降低；蓝移写成吸收阈值升高、短波长吸收增强或 Tauc 截距升高。谱图坐标固定波长和能量换算，结构变量固定晶相、缺陷、尺寸、应变和界面态。材料变量决定峰位移动来源。

材料状态由一组具体量命名：吸收边位置、Tauc 外推区间、Urbach 能量、PL 峰位、价带边、平带电位、DOS 带边轨道和缺陷态密度。各项分别记录光学吸收、辐射复合、电势坐标和电子态来源，红移或蓝移停在对应的谱图窗口。
